АВТОМАТИЧЕСКАЯ РЕГУЛИРОВКА УСИЛЕНИЯ (АРУ)
система, автоматически изменяющая усиление
приёмника электрич. колебаний при изменении напряжения сигнала на его входе.

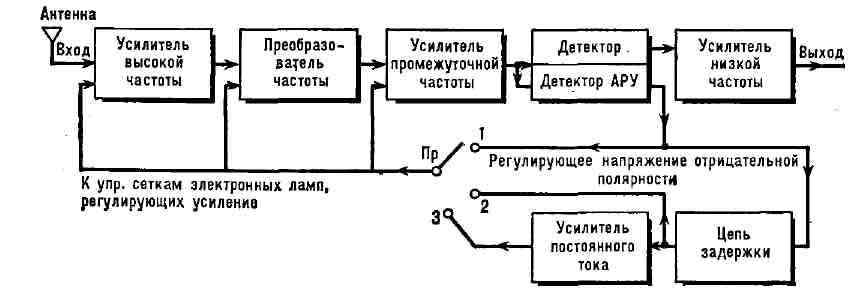

Рис. 1. Обобщённая
блок-схема супергетеродинного радиоприёмника с различными типами автоматической
регулировки усиления: в 1-м положении переклкг чателя Пр - простая; во
2-м - задержанная; в 3-м - усиленно-задержанная.
В радио-вещат.
приёмниках АРУ иногда называют устарелым термином автоматич. регулировка
громкости (АРГ), в приемниках проводной связи - автоматич. регулировкой
уровня. В радиолокационных и др. импульсных приёмниках применяют АРУ, учитывающие
особенности работы в импульсном режиме.

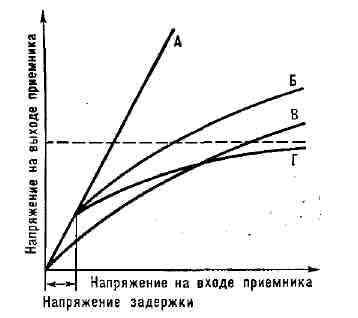

Рис. 2. Амплитудные
характеристики радиоприёмников с различными типами автоматической регулировки
усиления. Пунктиром показан уровень напряжения сигнала на выходе, при к-ром
появляются искажения принятых сигналов.
В большинстве
случаев напряжение сигналов, поступающих на вход приёмника, значительно
меняется: из-за различия мощностей передатчиков и расстояний их от места
приёма, замираний сигналов при распространении, резкого изменения расстояний
и условий приёма между передатчиком и приёмником, установленными на движущихся
объектах (самолётах, автомобилях и т. д.), и др. причин. Эти изменения
приводят к недопустимым колебаниям или искажениям сигналов в приёмнике.
Действие АРУ направлено на значит, уменьшение изменений напряжения выходных
сигналов приёмника по сравнению с входными. Это осуществляется посредством
цепей, к-рые передают выпрямленное детектором регулирующее напряжение на
базы транзисторов или на управляющие сетки электронных ламп переменной
крутизны, усилителей высокой, промежуточной частоты и преобразователя частоты,
уменьшая их усиление с увеличением напряжения сигнала на входе и наоборот
(рис. 1). Таким образом происходит компенсация в приёмнике изменений напряжения
входных сигналов.
В устройствах
радиосвязи распространены три типа АРУ: простая, задержанная и усиленно-задержанная.
Наглядно действие АРУ можно отобразить на амплитудной характеристике приёмника
(рис. 2). При отсутствии АРУ амплитудная характеристика выражается прямой
линией (А - на рис. 2): напряжение сигнала на выходе прямо пропорционально
входному. В результате действия простой АРУ (В - на рис. 2) происходит
только частичная компенсация изменения напряжения входных сигналов. Недостаток
простой АРУ - снижение усиления слабых сигналов - устраняется "задержкой"
начала действия АРУ. Задержанная АРУ (Б - на рис. 2) действует так же,
как и простая, когда напряжение сигнала на входе превысит нек-рый уровень,
определяемый напряжением задержки. Усиленно-задержанную АРУ с усилителем
постоянного тока в цепи обратной связи применяют для получения большего
постоянства напряжения сигнала на выходе приёмника (Г - на рис. 2). Наибольшее
применение в приёмниках нашла задержанная АРУ.
Лит.: Сифоров
В. И., Радиоприемные устройства, 5 изд., М., 1954; Тартаковский Г. П.,
Динамика систем автоматической регулировки усиления, М.- Л., 1957.
