АГРЕГАТНАЯ УНИФИЦИРОВАННАЯ СИСТЕМА

АГРЕГАТНАЯ УНИФИЦИРОВАННАЯ СИСТЕМА система пневматич. средств автоматики общепромышленного
назначения, состоящая из отдельных функциональных блоков с унифицированными
входными и выходными параметрами. Номенклатура А. у. с. построена таким
образом, что из сравнительно небольшого набора блоков, используя их в определённых
сочетаниях и количествах, можно составлять различные по сложности и назначению
системы автома-тич. контроля и регулирования производств, процессов.

В состав А.
у.с. входят: регулирующие блоки, осуществляющие регулирование по пропорциональному
и пропорционально-интегральному законам, блоки регулирования соотношения
двух параметров и соотношения двух параметров с коррекцией по третьему
параметру, блоки предварения (для введения воздействия по производной),
блоки суммирования, умножения, возведения в квадрат и извлечения квадратного
корня, а также приборы контроля, регистрирующие и показывающие. Для совместной
работы с электрич. приборами А. у. с. комплектуется электропневматич. и
пневмоэлект-рич. преобразователями. надёжны в эксплуатации, просты в об-:луживании.
Они применяются при автоматизации производств, процессов в таких отраслях
пром-сти, как химия, нефтепереработка, нефтедобыча, теплоэнерге-гика, газовая,
пищевая пром-сть и др. На рис. 1 и 2 показаны нек-рые блоки.

Регулирующие
блоки А. у. с. могут работать с любыми датчиками с пневматич. выходом и
с серийно выпускаемыми регулирующими органами с пневматич. мембранными
исполнит, механизмами. В качестве входных и выходных параметров блоков
А. у. с. принят стандартный для пневмоавтоматики диапазон давления сжатого
воздуха - 0,02-0,1 Мн/м²(0,2-1 кгс/см²).
Блоки и приборы А. у. с. унифицированы также и конструктивно: они содержат
унифицированные узлы, детали и присоединительную арматуру. Блоки и приборы
А. у. с. пожаро- и взрывобезопасны,

Большинство
блоков (кроме приборов контроля) имеют цилиндрич. форму и состоят из набора
металлич. шайб, разделённых гибкими мембранами из прорезиненного полотна.
На боковой поверхности блоков располагаются органы настройки, а также крепёжные
и присоединит, устройства. Приборы контроля представляют собой сильфонные
манометры (см. Силъфон) с пределами измерений 0,02 - 0,1 Мн/м²
(0,2 - 1 кгс/см²); выпускаются нескольких модификаций:

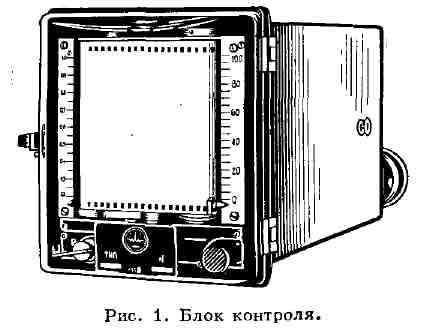

для записи и показания одного параметра (рис. 1) и более сложные - для
записи и указания величины регулируемого параметра, указания заданного
значения регулируемого параметра и положения исполнит, механизма.

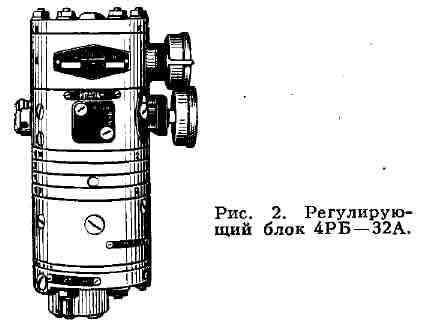

На рис. 2 показан
общий вид регулирующего блока А. у. с., содержащего наибольшее количество
унифицированных узлов и деталей. Большинство блоков строится по этому типу.

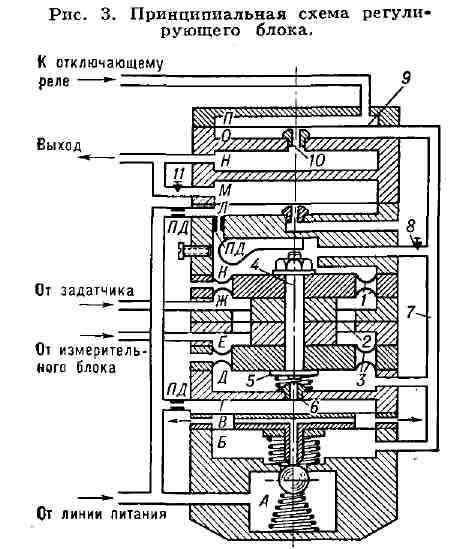

Его принципиальную схему см. на рис. 3. Работа блока основана на компенсации
усилий, возникающих на мембранах от давления сжатого воздуха, подводимого
к камерам блока - пространствам, образованным стенками шайб и мембранами.
Регулирующий блок - изодром-ный (пропорционально-интегральный) регулятор
с настройкой диапазона дросселирования от 10 до 250% и времени изо-црома
от 3 сек до 100 мин. Блок состоит из узлов: усилителя мощности
(камеры А, Б, В та. Г), элемента сравнения (камеры Е и Ж), обратной связи
(камеры Д и К), элемента изодрома (камеры Л и М) и отключающего реле (камеры
Н, О и П). К блоку подводится сжатый воздух из линии питания, от измерит,
блока (датчика) и от задающего устройства. При отклонении регулируемого
параметра от заданного значения возникает разность давлений воздуха на
входах блока, в результате чего нарушается баланс сил, действующих на мембраны
1,2,3, скреплённые общим штоком 4. В зависимости от направления результирующего
усилия мембранный узел перемещается вверх или вниз. При этом заслонка 5,
находящаяся на нижнем конце штока 4, открывает или закрывает сопло б, вследствие
чего давление сжатого воздуха, поступающего из линии питания блока через
постоянное сопротивление, изменяется. Изменение этого давления усиливается
усилителем и поступает в канал 7 и выходную линию блока, связанную с линией
исполнит, механизма. Отрицат. обратная связь реализуется подачей сжатого
воздуха в камеру Д. Значение коэфф. усиления регулятора (диапазона дросселирования)
устанавливается настройкой дросселя 8, регулирующего поступление сжатого
воздуха из канала 7 в камеру положит, обратной связи К. Элемент изодрома
состоит из глухой камеры М с дросселем 11 и проточной камеры Л, в к-рой
давление сжатого воздуха всегда следит за давлением в камере М. Время изодрома
устанавливается дросселем 11, от степени открытия к-рого зависит время
заполнения камеры М. Дроссели 8 и 11 представляют собой игольчатые клапаны.
Для перехода с автоматич. управления на ручное служит отключающее реле,
в к-ром при подаче воздуха питания в камеру П мембрана 9 перекрывает сопло
10, отсоединял выходную линию регулятора от линии исполнит, механизма.

Лит.: Березовец
Г. Т., Малы и А. Л., НаджафовЭ. М., Приборы пневматической агрегатной унифицированной
системы и их использование для автоматизации производственных процессов,
3 изд., М., 1965; Прусенко В. С., Пневматические регуляторы, М.- Л., 1966.
Г. Т. Березовец.
