АКСОНОМЕТРИЯ

АКСОНОМЕТРИЯ (от
греч. ахбп - ось и ...метрия), способ изображения предметов на чертеже
при помощи параллельных проекций.

Аксонометрич.чертежи
характеризуются большой наглядностью. Для построения аксонометрич. проекции
пространственной фигуры поступают след. образом: выбирают 3 взаимно перпендикулярные
оси OXYZ и масштабы длин на этих осях. Затем проектируют на плоскость чертежа
данную фигуру и эти оси вместе с масштабами. Если X, Y, Z - длины 3 отрезков
в фигуре, то аксонометрич. проекции этих отрезков, параллельные аксонометрич.

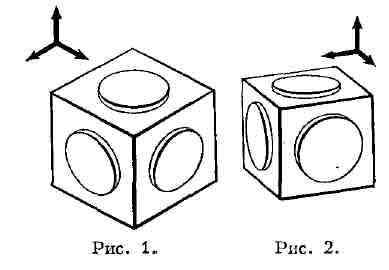

осям, будут иметь длины х, у, z. Отношения длин х/Х = llчасто употребляется А., при к-рой ,l= 1:1:1 (изометрия=1/:1:1 (диметрия, рис. 2). См.Начертателъная геометрия.
