АМПЛИТУДНЫЙ АНАЛИЗАТОР
импульсов, устройство для определения закона распределения
амплитуд электрич. импульсов. С помощью А. а. обычно анализируют распределение
амплитуд случайного импульсного процесса, по зависимости числа появлений
импульсов в заданном интервале амплитуд. А. а. широко применяют в эксперимент,
физике для анализа распределения энергии частиц различных видов излучения,
для исследования непрерывных стационарных случайных процессов при условии
выделения дискретных амплитудных значений случайного процесса в виде последовательности
импульсов, в радиолокации и радиосвязи при анализе сигналов сложной формы.
В состав простейшего одноканального А. а. (рис.) входят два амплитудных
дискриминатора и антисовпадений схема, пропускающая на выход
сигналы с амплитудами, значения к-рых укладываются в разность между уровнями
дискриминаторов (ширина канала). Исследование спектра производят
последовательными измерениями при постоянной ширине канала, но с разными
абс. значениями уровней дискриминации. Существует много различных систем
А. а., отличающихся диапазоном и одновременностью измеряемых величин, точностью,
наличием регистрации на выходе: многоканальные А. а., с электронным коммутатором,
спектрографы с серым клином, с предварительным преобразованием амплитуд
сигналов в длительность и др.

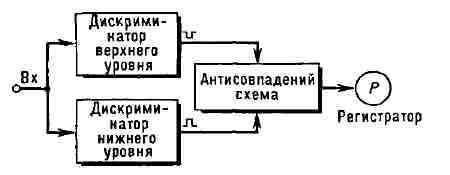

Блок-схема
одноканального амплитудного анализатора.
