АНЕМОГРАФ
(от
анемо... и ...граф), анеморумбограф, прибор для непрерывной автоматич.
записи скорости и направления (румба) ветра. Приёмная часть А. построена
по принципу анемометра того или иного типа. Показания приёмной части чашечного
А. передаются с помощью меха-нич. или электрич. передачи записывающему
устройству, состоящему из барабана, вращаемого часовым механизмом, и пишущего
устройства. Эти А. отмечают ср. скорость ветра; точность их 0,5 - 1,0 м/сек.
Анемограф манометрический.

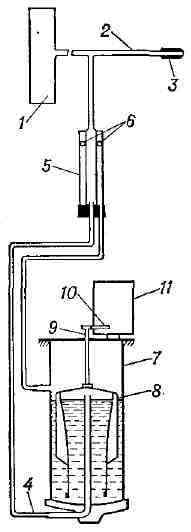

Приёмником
манометрич. А. (рис.) служит "динамическая" Пито трубка 2, расположенная
открытым концом 3 навстречу потоку и ориентируемая флюгаркой 1. Создаваемое
в этой трубке давление передаётся регистрирующей части, состоящей из цилиндрич.
сосуда 7, частично заполненного смесью глицерина с водой, в к-рой плавает
поплавок 8, несущий стержень 9 с пером 10. Запись ведётся на ленте, надетой
на барабан 11, вращаемый часовым механизмом. Воздух под поплавком соединяется
с "динамической" трубкой 4 приёмника,< а воздух над поплавком сообщается
со "статической" трубкой 5 приёмника, соединённой с атмосферой через отверстия
6. Под действием ветра под поплавком создаётся повыш. давление, а над поплавком
- пониженное. В результате поплавок поднимается и перо отмечает на барабане
это повышение давления. Манометрич. А. применяют для регистрации порывистости
ветра; точность измерений 0,3- 0,5 м/сек. Иногда манометрич. А. конструктивно
объединяют с чашечными; такие приборы позволяют получить наиболее полные
данные о ветре.
Лит. см. при
ст. Анемометр.
