АРМАТУРНЫЕ РАБОТЫ
комплекс
работ по изготовлению, укладке в форму или установке на место бетонирования
арматурных элементов железобетонных конструкций. Возросшие масштабы строительства
из сборного и монолитного железобетона потребовали коренного усовершенствования
технологии А. р., создания высокопроизводит. машин и

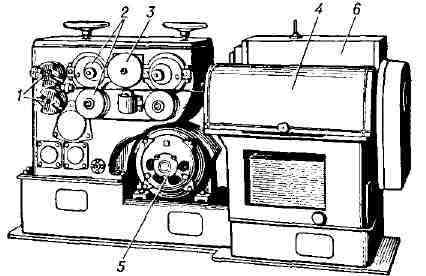

Рис. 1. Правильно-отрезной
автомат СМ-759 для арматуры диаметром
3< -10 мм,< поставляемой
в мотках; 1< - вращающиеся ножи; 2< - подающие ролики; <3
- ролик отмеривания длины;
4 - барабан правки; 5 - двигатель
привода подачи н резки арматуры; 6 - шкаф управления.
оборудования, позволивших
механизировать А. р., что, наряду со значит. повышением качества арматуры,
снизило в 4-5 раз трудоёмкость осн. процессов и улучшило условия работы
арматурщиков (в СССР на А. р. в 1968 было занято ок. 100 тыс. рабочих-арматурщиков).
В 1970 объём произ-ва сборного железобетона в СССР достигнет примерно 85
млн. м3, при этом расход арматурной стали составит ок. 8 млн.
т. А. р. включают ряд операций.
Заготовка арматурных стержней
из арматурной стали диаметром до 10 мм, поставляемой в мотках,< производится
на правильно-отрезных автоматах (рис. 1),< а из стали большего диаметра,
поставляемой в прутках, - путём стыкования их на машинах для контактной
сварки с последующей резкой приводными ножницами. Этот процесс осуществляется
также на автоматизиров. поточных линиях, в состав к-рых, кроме агрегатов
технологич. цикла, входит оборудование для перемещения, отмеривания дл.,
закрепления и сбрасывания отрезанных арматурных стержней. Гибку части заготовленных
стержней до сборки в каркасы производят на гибочных станках.
Изготовление арматурных сеток
и каркасов из предварительно заготовленных стержней осуществляют с применением
контактной (точечной) и дуговой электросварки. Для контактной сварки используют
преим. одноточечные стационарные машины, а также передвижные машины со
сварочными клещами производительностью 1000 сварок в час. Широкие арматурные
сетки и плоские каркасы сваривают на многоточечных автоматизиров. линиях

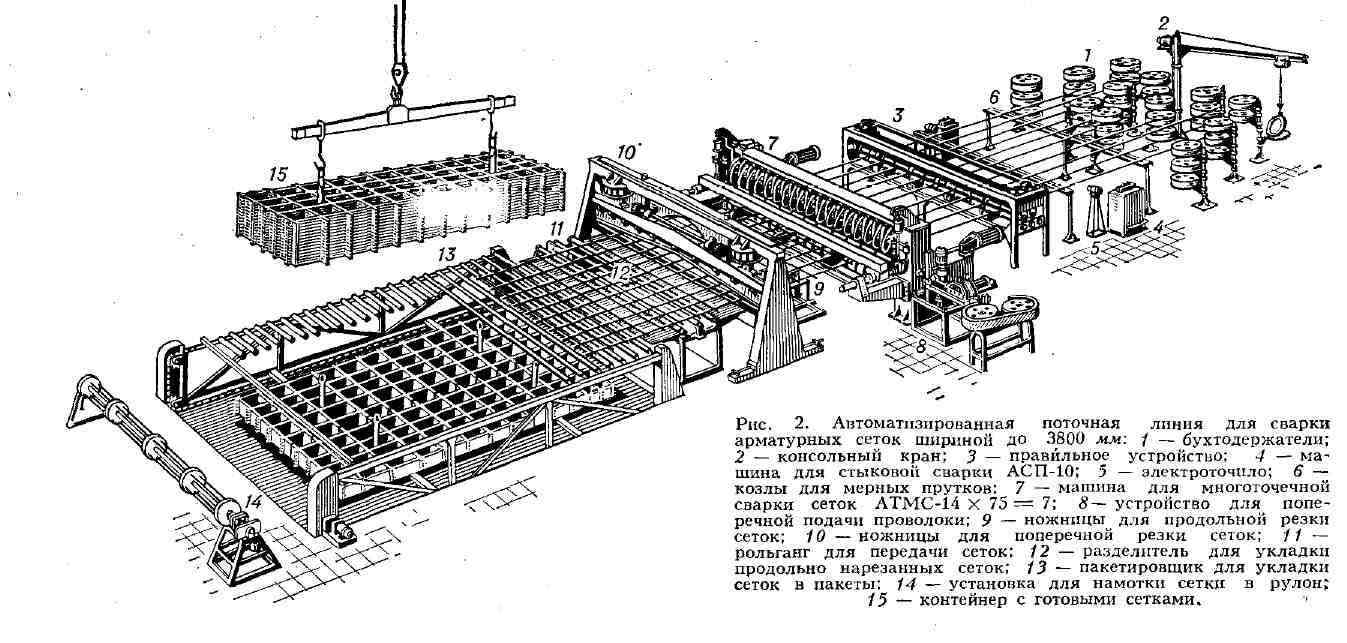

(рис. 2). Дуговая электросварка, выполняемая в осн. вручную, вытесняется
более совершенными видами сварки: ванной, полуавтоматич. сваркой открытой
дугой, в среде защитного газа и др. Подача электродной проволоки в зону
сварки механизирована. Для обеспечения надлежащего качества свариваемой
арматуры применяют различные методы контроля и, в частности, просвечивание
гамма-лучами, магнитографич. способ, ультразвуковую дефектоскопию и др.
Заготовку арматуры для предварительно
напряжённых железобетонных конструкций осуществляют на установках, производящих
размотку арматуры, отмеривание необходимой длины, отрезку и сборку пакетов,
состоящих из неск. приволок, прядей или отд. стержней. Применяются также
арматурные элементы в виде пучков проволок или прядей и канатов с спрессованными
на концах гильзовыми анкерами, служащими для захвата и закрепления арматуры
при натяжении на формах, стендах и на затвердевшем бетоне. Натяжение арматуры
осуществляется гидравлич. домкратами (рис. 3). Нек-рые железобетонные изделия
(гл. обр. для жил. строительства) изготовляются с натяжением арматуры электротермическим
способом, при котором арматура перед укладкой в форму удлиняется за счёт
нагрева до 300-450°С пропусканием через неё тока большой силы. После укладки
в нагретом состоянии и закрепления концов в форме арматура в результате
охлаждения напрягается до заданного расчётом усилия.
Сборку и монтаж арматуры
при строительстве из монолитного железобетона, устройстве фундаментов под
оборудование и т. д. производят из ранее заготовленных плоских или объёмных
каркасов и отд. стержней с применением различных видов сварки. Работы по
транспортировке и установке арматуры в опалубку выполняются с помощью кранов,
кондукторов и др. вспомогат. оборудования.
Произ-во А. р. в СССР регламентируется
Строительными нормами и правилами, ГОСТ и другими нормативными документами.
Лит.: Носенко Н. Е., Изготовление
арматурных конструкций сборных железобетонных изделий, М., 1958; его же,
Механизация и автоматизация изготовления арматуры для железобетона, М.,
1970; Богин Н. М., Контроль натяжения арматуры при производстве железобетонных
предварительно напряжённых конструкций, М., 1959; Бродский А. Я., Сварка
арматуры железобетонных конструкций, М., 1961. Н.Е. Носенко.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
