БЕСКОНТАКТНАЯ СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРОПРИВбДОМ

БЕСКОНТАКТНАЯ СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРОПРИВбДОМ

электромеханич. система автоматич.
управления, к-рая не содержит замыкающих и размыкающих контактов в электрич.
цепях, питающих электропривод. В системах управления электроприводом стремятся
избежать замыкания и размыкания электрич. цепей контактами, т. к. они снижают
надёжность и технико-экономич. показатели электроприводов. Электрич. контакты
изнашиваются, подгорают, иногда привариваются, искрят, создают шум и радиопомехи.
Осн. достоинства Б. с. у. э. - надёжность, долговечность, снижение пожарной
опасности, шумов и радиопомех, повышение быстродействия и снижение затрат
труда на обслуживание электроприводов.

На практике наиболее широко применяют
Б. с. у. э., использующие бесконтактные электрические аппараты, осн.
элементами к-рых служат тиристо-ры, а также транзисторы и
магнитные
усилители, работающие в ключевом режиме. Включение и отключение тока
в гл. цепях управления мощных электродвигателей часто выполняются узлами
(системами) "управляемый преобразователь-двигатель" (рис. 1). Электрич.
цепи, соединяющие преобразователь и двигатель, в этом случае не размыкаются.
Преобразователь получает электрич. сигналы управления и регулирует электрич.
напряжение и силу тока в двигателе. Б. с. у. э., выполняющие командные,
защитные, счётные и др. операции, состоят из бесконтактных преобразователей
малой мощности, реле, датчиков и логич. элементов.

Рис. 1. Блок-схема узла "бесконтактный
управляемый преобразователь-двигатель": Ud - напряжение; id-
сила
тока; п - частота вращения двигателя.

Если напряжение на входных зажимах
контактного (а) и бесконтактного (б) элементов систем управления
электроприводами (рис. 2) равно или близко к нулю, то контакты /', 2',
3' реле 1, 2, 3 замыкаются, а транзистор Т оказывается
запертым, и по обмотке управления ОУ протекает ток от источника питания
{/„. Если на один или неск. входов поступает сигнал в виде нек-рого, напр.,
отрицательного потенциала, реле обесточиваются, их контакты размыкаются,
а транзистор открывается, и ОУ оказывается либо отключённой, либо зашунти-рованной
малым внутр. сопротивлением открытого транзистора. При этом сила электрич.
тока уменьшается практически до нуля, но поступление тока в О У полностью
не прекращается.

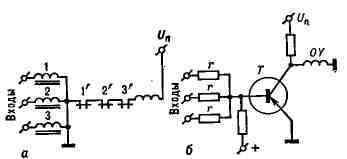

Рис. 2. Элементы систем управления
электроприводами: а - контактный; 1, 2, 3 - реле; б -
бесконтактный;
г
- сопротивление, Т - транзистор;

U - источник питания; ОУ
- обмотка управления.

Лит.: Зимин Е. Н., Преображенский
В. И. и Соколов Н. Г., Элементы и схемы бесконтактного управления металлорежущими
станками, М.-Л., 1966; Системы регулируемого электропривода металлорежущих
станков. Сб. ст., М., 1967; Автоматизация производства и промышленная электроника,
т. 1, М., 1962. с. 102. А. А. Сиротин-
