БИАКС

БИАКС (от би... и лат.
axis - ось), ферритовый сердечник с разветвлённым магнитопроводом и двумя
непересекающимися отверстиями, оси к-рых взаимно перпендикулярны. Используется
в качестве запоминающего или логического элемента в технич. средствах автоматики
и цифровой вычислит. техники (см. Ферритовый сердечник).

Запоминающий Б. обеспечивает оперативную
запись, хранение и считывание без разрушения информации (см. Запоминающее
устройство).

Это свойство обусловлено тем, что
направления магнитных потоков в общем участке двух замкнутых взаимосвязанных
магнито-проводов Б. (перемычка между отверстиями на рис., а выделена
пунктиром) взаимно перпендикулярны и при одновременном их пере-магничивании
(запись информации) результирующий магн. поток в перемычке принимает наивыгоднейшую
ориентацию (рис., 6). При этом магн. потоки вокруг каждого отверстия
изменяются до 0,7 макс. значения. Импульс опроса вызывает практически мгновенное
изменение ориентации доменов перемычки в направлении потока в магнитопроводе
опроса. Это приводит к уменьшению потока в магнитопроводе записи и возникновению
эдс (считывание) в выходной обмотке. После прекращения импульса опроса
в перемычке без дополнит. воздействия восстанавливается первоначальное
распределение потоков.

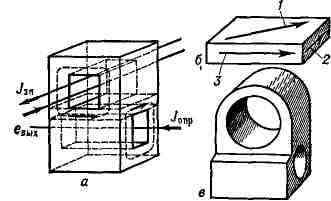

Биакс: а - симметричный с
обмотками записи (J(е6 -перемычка с векторами магнитных потоков записи
(3),
опроса
(2) и результирующего (1 ); в - несимметричный типа БН-6.

Логический Б. конструктивно отличается
от запоминающего отсутствием перемычки. В процессе работы изменяются магн.
потоки и их знаки в общих для обоих отверстий участках магнитопровода.

Существует неск. разновидностей Б.,
отличающихся конструкцией (симметричные и несимметричные - рис., в), свойствами
материала магнитопроводов и т. д. Осн. достоинства Б.- малые размеры, высокое
быстродействие (особенно по считыванию при малых потребляемых мощностях),
большая надёжность и сравнительно низкая стоимость при автоматизированном
производстве и сортировке.

Лит.: Визун Ю- И., О применении
элементов типа "Биакс" в оперативной памяти, М. , 1965. В. П. Исаев.
