БРАВЕ РЕШЁТКА
вид пространственных
решёток кристаллов, установленный впервые франц. учёным О. Браве
в
1848. Браве высказал гипотезу о том, что пространственные решётки кристаллов
построены из закономерно расположенных в пространстве точек - узлов (где
расположены атомы), к-рые могут быть получены в результате повторения данной
точки путём параллельных переносов (трансляций) (рис. 1).
Рис. 1. Схема построения пространственной
решётки кристалла путём параллельных переносов.
Проведением прямых линий и плоскостей через
эти точки пространственная решётка разбивается на равные параллелепипеды

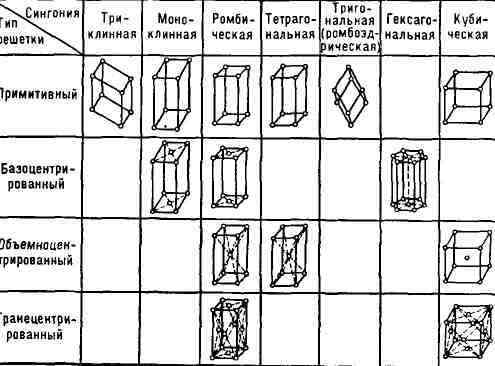

(ячейки). Всего существует 14 видов таких решёток, к-рыми в первом приближении
может быть описана структура любого кристалла. Б. р. делятся на 4 типа

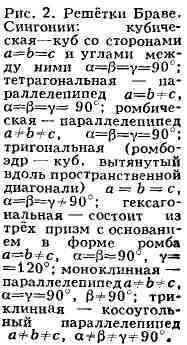

(см. рис. 2):
1) примитивный - узлы расположены только
в вершинах параллелепипеда,
2) базоцентрированный - имеется ещё по
одному узлу в центрах двух противолежащих граней, 3) объёмноцентрированный
- к примитивному типу добавлен узел в центре ячейки, 4) гранецентрированный
- имеется по одному узлу в центре каждой грани. Б. р. распределяются по
сингониям (системам) следующим образом: триклинная - 1, моноклинных - 2,
тетрагональных - 2, ромбических - 4, тригональная (ромбоэдрическая) - 1,
гексагональная - 1, кубических - 3.
