БУТАДИЕНОВЫЕ КАУЧУКИ,

БУТАДИЕНОВЫЕ КАУЧУКИ, дивиниловые каучуки, группа синтетич. каучуков - продуктов полимеризации
бутадиена. При полимеризации молекулы бутадиена (I) могут соединяться
с участием любой из двух или обеих двойных связей, образуя полимеры с различной
конфигурацией химич,

звеньев в макромолекуле:

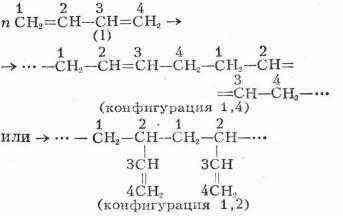

Для конфигурации 1, 4
возможны 2 изомера - цис (II) и транс (III) (см. Изомерия):

В зависимости от условий
полимеризации и природы катализатора получают Б. к., различающиеся содержанием
в их макромолекулах звеньев конфигурации 1,4 (как цис-, так и транс-структуры)
и звеньев конфигурации 1, 2.

Катализаторами при получении
Б. к. служат щелочные металлы (гл. обр. натрий), комплексные соединения типа

и

др. (т. н. координационно-ионные
катализаторы Циглера - Натты) и металл-

органич. соединения (напр.,
бутил литий). В присутствии щелочных металлов получают нестереорегулярные
Б. к., содержащие 60-66% звеньев 1,2 и 34 - 40% звеньев 1,4 (в основном трансструктуры).
В присутствии других названных выше катализаторов протекает реакция стереоспецифической
полимеризации (см. Полимеризация), приводящая к образованию стереорегулярных
полимеров, к-рые содержат до 98% звеньев 1,4, в т. ч. 32-98% звеньев цис-структу-ры.
Содержание последних определяется типом катализатора. Б. к. с высоким содержанием
звеньев 1,4-цис (93-98% ) получают на кобальтовых, со средним (87- 95% ) -
на титановых, с низким (35- 40% ) - на литийорганич. катализаторах. Наиболее
распространённый нестерео-регулярный натрий-бутадиеновый каучук (СКВ) был
первым в мире пром: синтетич. каучуком. Его произ-во по способу акад. С. В.
Лебедева было организовано в СССР в 1932. Стереорегу-лярные Б. к. были
впервые получены Дж. Наттой в Италии. В СССР произ-во стереорегулярного
каучука СКД организовано в 1965. Стерсорегулярные Б. к., позволяющие получать
резины, превосходящие по эластичности и износостойкости резины из натурального
каучука, приобрели наибольшее значение.

Б. к. различной структуры
имеют одинаковую плотность (900-920 кг/м³ или 0,90-0,92
г/см³), близкие диэлектрические свойства [уд. объёмное
электрич. сопротивление 1 - 10 Том • м (10¹⁴ - 10¹⁵
ом-см), диэлектрич. проницаемость 2,4-2,8], растворимы в бензине, бензоле,
хлороформе и др. растворителях. Темп-pa стеклования стереорегулярных Б. к.
от -95⁰С (для Б. к. с низким содержанием звеньев 1,4-цис) до
-122⁰С (для Б. к. с высоким содержанием этих звеньев), нестсреорегулярного
СКБ - ок. -52⁰С. При нагревании, действии кислорода, озона, ультрафиолетовых
лучей, ионизирующих излучений Б. к. претерпевают структурные превращения,
сопровождающиеся уменьшением их растворимости. Скорость этих превращений снижается
с увеличением содержания в Б. к. звеньев конфигурации 1, 2.

Для вулканизации стереорегулярных
Б. к. применяют серу, органич. дисульфиды, перекиси, алкилфеноло-формаль-дегидные
смолы, для нестереорегуляр-ных - гл. обр. серу. Наполнителями служат преимущественно
активные сажи. Са-женаполненные резины из стереорегулярных Б. к. существенно
превосходят резины из нестереорегулярпых Б. к. по прочности, эластичности,
износо- и морозостойкости (см. табл.).

Стереорегулярные Б. к.
с различным содержанием звеньев 1,4-цис выпускают в ряде зарубежных стран.
Торговые марки: америпол СВ, цис-4, буден, диен (США), полисар тактик
(Канада), буиа СВ (ФРГ), интен (Великобритания), нипол BR, асаден
(Япония) и др.

Б. к. относятся к каучукам
общего назначения. Стереорегулярные Б. к. применяют гл. обр. в произ-ве шин,
а также транспортёрных лент, различных износо- и морозостойких изделий. Каучук
СКБ используют в произ-ве различных технич. и бытовых резиновых изде-

лий. Мощности произ-ва
стереорегулярных Б. к. в капиталистич. странах в 1969 составляли

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
