БУТИЛКАУЧУК
синтетич.
каучук, продукт сополимеризации изобутилена (I) и небольшого количества (1-5%

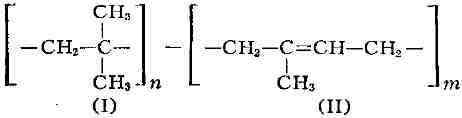

) изопрена (II) общей формулы:
Б. получают катионной
сополимериза-цией мономеров в растворе хлористого метила или хлористого этила
при темп-рах ок. -1000С (катализатор - хлористый алюминий). Б.-
продукт светло-жёлтого цвета с плотностью 920 кг/л3 (0,92 г/см3),
не растворимый в спиртах, эфирах, ке-тонах, дихлорэтане, анилине, нитробензоле,
стойкий к действию воды. Б. отличается низкой газопроницаемостью, уступая
в этом отношении только полисульфидным каучукам: коэфф. газопроницаемости
Б. для водорода, кислорода и азота составляет соответственно 55 • 10-18,9,9
• 10-18 и 2,47 • 10-18 м2/(сек • н/м2) [5,5•10-8,
0,99•10-8 и 0,247•10-8 см2/ (сек•кгс/смг)].
Отсутствие двойных связей в большинстве звеньев макромолекул Б. обусловливает
стойкость Б. к действию кислорода, озона, света, но одновременно и замедленную
вулканизацию каучука. (Галогенированием Б. получают т. н. хлорбути л каучук
и бром-бутилкаучук, значительно превосходящие исходный Б. по скорости вулканизации.)
Б. вулканизуют с помощью
серы (в этом случае применяют ультраускорители), динитрозосоединений, алкилфеноло-формальдегидыых
смол (см. Вулканизация). Способность Б. к кристаллизации при растяжении
позволяет получать на его основе ненаполненные резины с высокой прочностью.
При введении активных наполнителей (гл. обр. саж) прочность не изменяется
или в нек-рых случаях даже уменьшается, но повышаются др. физико-механич.
свойства резин из Б. (см. табл.).
|
Свойства
ненаполненных (1) и саженаполненных (2) резин из отечественного бутилкаучука |
||
|
Показатели
Прочность при
|
1
23 (230)
|
2
23 (230) |
|
Модуль
при растяжении 500%, Мн/м2 (кгс/см2) |
1.2(12)
|
11
(110) |
|
Сопротивление
раздиру, кн/м , или кгс/см2 |
9
|
85
|
|
Твёрдость
по ТМ-2, усл. ед. |
30
|
65
|
Осн. достоинства резин
из Б.- стойкость к действию мн. агрессивных сред, в т. ч. щелочей, перекиси
водорода, нек-рых растительных масел, высокие диэлектрич. свойства [уд. объёмное
элект-рич.сопротивление 1014 оМ*м(1016 ом*см), диэлектрич.
проницаемость 2,1-2,3], которые сохраняются после длительного пребывания резин
в воде, газонепроницаемость, теплостойкость. Наибольшую теплостойкость имеют
резины из Б., вулканизованные алкилфеноло-формальдегидными смолами. Недостатки
резин из Б.- низкая эластичность по отскоку при комнатной темп-ре (
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
