В струйных насосах

В струйных насосах направленная струя рабочего вещества уносит молекулы газа,
поступающие из откачиваемого объёма. В качестве рабочего вещества могут
быть использованы жидкости или пары жидкостей. В зависимости от этого насосы
называются водоструйными, пароводяными, парортутными или паромасляными.

Рис. 4. Схема
двухроторного насоса (а) и установка двухроторного насоса с форвакуумным
механич. насосом (б).

По принципу
действия струйные насосы бывают эжекторными и диффузионными. В эжекторных
насосах (рис. 6) откачивающее действие струи основано на увеличении давления
газового потока под действием струи более высокого напора. Такие насосы
применяются для получения вакуума 10 н/м²

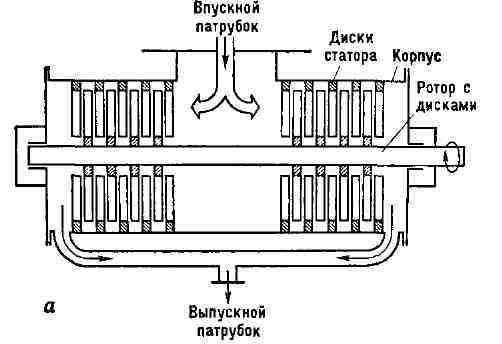

Рис. 5. Схема
турбомолекулярного насоса (a) и установка турбомолекулярного насоса с форвакуумным
механическим насосом (б).

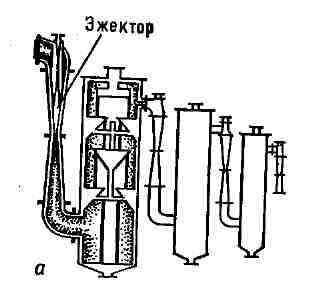

Рис. 6. Схема
(а) и общийвид (б) многоструйногоэжекторного насоса.

(10^-1
мм рт. ст.). Простым эжекторным насосом является водоструйный насос,
распространённый в лабораторной практике, в хим. пром-сти и др. Предельное
давление таких насосов не намного превышает давление водяных паров. Напр.,
при темп-ре воды в насосе, равной 20⁰С, достигаемый вакуум равен
3 100 н/м² (23 мм рт. ст.), а парциальное давление остаточных
газов ок. 670 н/м² (5 мм рт. ст.). К эжекторным насосам
может быть отнесён вихревой насос (аппарат), откачивающее действие к-рого
основано на использовании разрежения, развивающегося вдоль оси вихря (рис.
7). Значительно большей быстротой откачки и более низким предельным давлением
обладают насосы, в к-рых рабочим веществом является водяной пар. В многоступенчатых
пароводяных насосах быстрота откачки достигает 20 м³/сек,
создаваемый вакуум 0,7 н/м² (5*10^-3 мм рт.
ст.).

Откачивающее
действие диффузионных насосов основано на диффузии молекул откачиваемого
газа в области действия струи пара рабочего вещества за счёт перепада их
парциальных давлений. В качестве рабочего вещества в 1915 В. Геде применил
пары ртути. Ртуть обеспечивает постоянное (для данной темп-ры) давление
насыщ. пара, постоянную (для данного давления) темп-ру, остаётся химически
неактивной, не боится перегрева, но пары ртути, даже в небольшом кол-ве,
опасны для человеческого организма. Одним из заменителей ртути является
масло (см. Вакуумное масло). Такие В. н. называются паромасляными.
Применение в качестве рабочей жидкости масла

Рис. 7. Схема
(а) и общий вид (б) вихревого вакуумного насоса: 1 - центральное сопло;
2 - тангенциальное сопло; 3 - камера завихрения; 4 - диффузор; 5 - улитка.

привело к широкому
распространению таких насосов с быстротой откачки до неск. сотен м³/сек
при получении вакуума до 10^-6 н/м² (10^-8мм
рт. ст.). В паромасляном В. н. последовательно соединены неск. откачивающих
ступеней в одном корпусе (рис. 8). Диапазон рабочих давлений трёхступенчатого
паромасля-ного насоса 10^-3-10^-1н/м² (10^-5-10^-3
мм рт. ст.).
