ВАКУУМФОРМОВАНИЕ

ВАКУУМФОРМОВАНИЕ метод формования изделий из пластмассовых листов. При В. листовые материалы
на основе термопластичных полимеров толщиной до 2 мм закрепляют
на форме, нагревают до темп-ры размягчения и затем формуют под действием
атм. давления, создавая в полости, образованной листом и поверхностью формы,
разрежение (вакуум) порядка 10 кн/м² (100 ммрт. ст.)
(см. рис.).

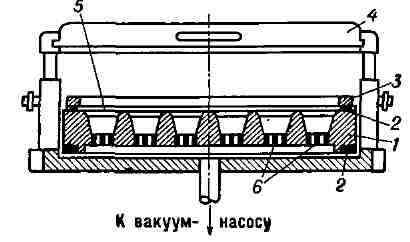

Простейшая
вакуумформовочная установка: 1 - форма-матрица; 2 - прокладки; 3 - прижимная
рама; 4 - электронагреватель; 5 - лист термопласта; 6 - отверстия в матрице.

Изделия с большой
глубиной вытяжки производят позитивным методом В. (материал формуется на
поверхности выпуклой формы-пуансона), изделия с малой глубиной вытяжки
- негативным методом (материал втягивается в углубления формы-матрицы).
Оптически прозрачные детали (напр., колпаки самолётных кабин) получают
при т. н. свободном В., когда образующаяся в результате перепада давлений
полусфера не касается стенок камеры (форма при этом методе не нужна), благодаря
чему готовое изделие имеет гладкую поверхность.

Преимущества
В. по сравнению с другими методами формования изделий из листа - малые
удельные давления, позволяющие изготовлять формы из легко обрабатывающихся
материалов (гипс, дерево, алюминий и Др.). Методом В. получают различные
ёмкости, изделия по-лусферич. формы, детали холодильников и т. д.

Лит.: Брацыхин
Е. А., Миндлин С. С..Стрельцов К. Н., Переработка пластических масс в изделия,
М.-Л., 1966; БернхардтЭ. (сост.), Переработка термопластичных материалов,
пер. с англ., М., 1965. Р. В. Тарнер.
