ВЕКТОРМЕТР

ВЕКТОРМЕТР электрич. прибор для измерений среднего значения силы и фазы переменного
тока или электрич. напряжения. При отсутствии в измеряемой величине чётных
гармоник В. позволяет измерять мгновенные значения силы тока и напряжения

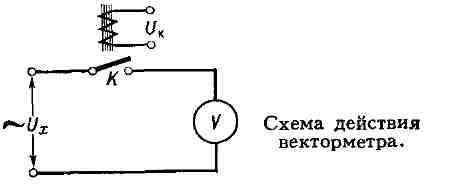

и строить кривые их изменения во времени. На рис. приведена схема, поясняющая
принцип действия В.: исследуемое перем. напряжение Ux подаётся на
зажимы

магнито-электрич.
вольтметра V через прерыватель К, к-рый работает под воздействием
электромагнита, включённого на вспомо-гат. управляющее напряжение UПри

совпадении
по фазе напряжения UUконтакты
K замыкаются и остаются в таком положении на протяжении положит, полупериода
изменения Ux; в этом случае вольтметр покажет половину среднего
значения напряжения Ux. При изменении фазы напряжения Ux по
отношению к фазе напряжения Uна вольтметр будет подаваться
в течение нек-рой части периода отрицат. напряжение второго полупериода,
и показание прибора уменьшится. При сдвиге фаз Uи Ux
на 90⁰ вольтметр покажет 0. Источник управляющего напряжения
снабжается устройством (со шкалой) для отсчёта фазы UИзменяя
фазу Uдо получения макс, показания вольтметра, т. е.
до совпадения по фазе напряжений Uи Ux, находят
по шкале источника управляющего напряжения фазу Ux. Пром-сть СССР
изготовляет В. такого типа с синхронным микродвигателем в качестве прерывателя
К, Эти приборы, предназначенные для измерений в цепях перем. тока
с частотой 50 гц, имеют пределы измерений по напряжению от 0,15
до 300 в, по силе тока от 0,003 до 5 а и по фазе от 0 до 360⁰.
Пределы измерений могут быть изменены при дополнит, включении наружных
шунтов, отдельных добавочных сопротивлений и измерит, трансформаторов.
В. применяют при лабораторных исследованиях сложных электрич. схем и устройств,
а также при испытании магнитных свойств электро-технич. сталей. Н. Г.
Вострокнутов.
