ВИДЕОУСИЛИТЕЛЬ
широкополосный ламповый
Типовая схема однокаскадного лампового
Лит.: Крейцер В. Л., Видеоусилители,
или полупроводниковый усилитель, применяемый в телевизионных, радиолокац.,
осциллографич. и др. устройствах для усиления видеосигналов перед
подачей их на электроннолучевую трубку. Для сохранения формы видеосигналов
В. должен равномерно (отклонение не более 1-3 дб) их усиливать в
широкой полосе пропускания частот (от 10-30 гц до 4-6 Мгц)
без
заметных фазовых искажений. См. Фазочастотная характеристика.
Наиболее
применимы схемы одно- и двухкаскадного В., в цепь нагрузки усилительной
ступени к-рых включается
резистор
с малым сопротивлением и различные
сочетания катушек индуктивности, конденсаторов, резисторов. Эти сочетания
выбираются т. обр., чтобы вызвать подъём усиления в области высоких и низких
частот, приводящий к равномерному усилению и уменьшению фазовых искажений

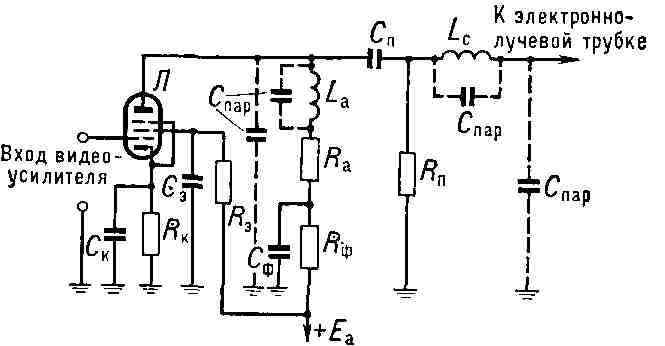

в более широкой полосе частот. На рис. приведены схема однокаскадного лампового

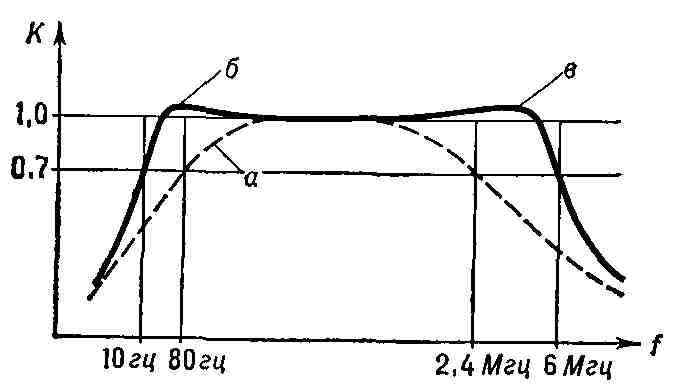

В. и его амплитудно-частотная характеристика. Подъём (коррекция) усиления
в области высоких частот достигается вследствие резонансных явлений в колебат.
контурах, образуемых катушками индуктивности L
паразитными ёмкостями схемы С
R
также Электрических сигналов усилитель.
видеоусилителя (пунктиром показаны подсоединения С
а - резистора R
усиления; f - частота.
М., 1952; Лурье О., Усилители видеочастоты, 2 изд., М., 1961. А. Я.
Клопов.
