ВИНИЛПИРИДИНОВЫЕ КАУЧУКИ
синтетические
каучуки, продукты сополимеризации диеновых углеводородов с винилпиридинами
или их гомологами. Наибольшее распространение получили сополимеры бутадиена

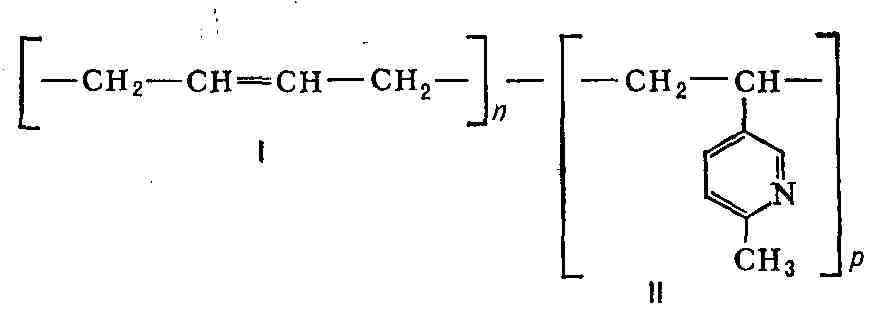

(I) и 2-метил-5-винилпиридина (II) общей формулы
Содержание винилпиридиновых звеньев в В.
к. обычно не превышает 30% . Известны также тройные сополимеры, содержащие,
кроме звеньев винилпириина, звенья стирола, акрилонитрила, метакриловой
кислоты. Плотность В. к. 0,92-0,98 г/см3, темп-pa стеклования
ок. - 70°С. В. к. растворимы в бензоле, толуоле, бензине; каучуки, содержащие
св. 15% винилпиридина, растворимы в кетонах и сложных эфирах. Благодаря
присутствию пиридиновых групп В. к. сравнительно стойки к действию ионизирующих
излучений. Способность пиридиновых групп к различным хим. реакциям позволяет
использовать для вулканизации В. к. не только системы, содержащие
серу и органич. ускорители, но также хлориды металлов, галогенсодержащие
органич. соединения, напр, хлоранил и др. Саженаполненные резины из В.
к., полученные с помощью обычных вулканизующих систем, характеризуются
более высокими прочностными свойствами, износо- и морозостойкостью, чем
резины из бутадиенстиральных каучуков. Резины из В. к., полученные
в присутствии хлоранила, обладают ценными спец. свойствами: стойкостью
к действию масел, растворителей, синтетич. смазок при темп-рах до 200 °С.
В отличие от резин из бутадиен-нитрилъных каучуков, эти свойства
резин из В. к. сочетаются с их высокой морозостойкостью. Недостаток, ограничивающий
возможности применения В. к., - склонность резиновых смесей на их основе
к под вулканизации.
В. к. выпускают в ряде стран: СКМВП (СССР),
бунатекс VP (ФРГ), филпрен VP (США). В. к. применяют в произ-ве шин, а
также масло- и морозостойких уплотнительных деталей в авиации, на автотранспорте
и в др. отраслях пром-сти. Латексы сополимеров бутадиена и 2-винилпиридина
используют для пропитки шинного корда.
Лит. см. при ст. Каучуки синтетические.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
