ВРАЩАЮЩЕЕСЯ МАГНИТНОЕ ПОЛЕ

ВРАЩАЮЩЕЕСЯ МАГНИТНОЕ ПОЛЕ возникает
как результирующее поле при наложении двух или более переменных магнитных
полей, имеющих одинаковую частоту, но сдвинутых одно относительно другого
по фазе в пространстве. Явление В. м. п., к-рое впервые в строгой научной
форме было описано в 1888 практически одновременно и независимо итал. физиком
Г. Феррарисом и серб. инж. Н. Тесла (см. Асинхронный электродвигателъ),
находит
применение в электродвигателях, измерит, приборах и различной аппаратуре
регулирования и управления на переменном токе. В большинстве случаев В.
м. п. электрич. машины возбуждается трёхфазным током, питающим 3 катушки
(1, 2 и 3 на рис.), оси к-рых сдвинуты в пространстве на
120°. Двухфазное В. м. п. применяется гл. обр. в малых асинхронных электродвигателях,
электроизмерит. приборах и т. д. Направление вращения В. м. п. зависит
от последовательности фаз многофазной системы и относит, ориентации осей
катушек в пространстве.

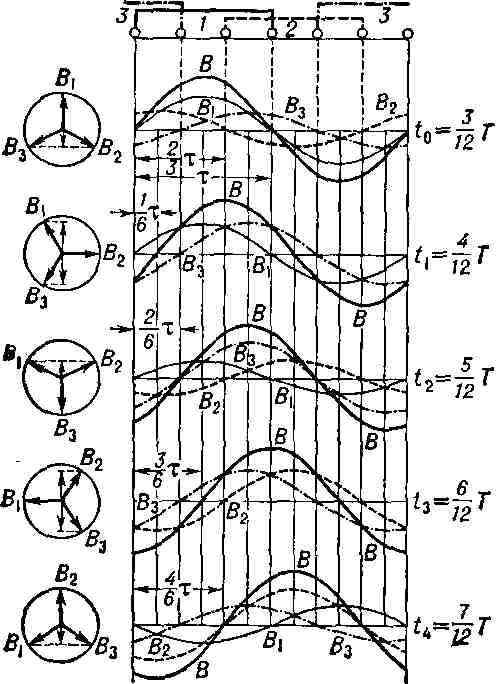

Образование вращающегося магнитного
поля при сложении 3 синусоидальных магнитных полей, сдвинутых на 120° в
просгранстве и по фазе: t - полюсное деление; ВВВ - суммарная магнитная индукция вращающегося поля.

Лит.: Калантаров П. Л., Нейман Л.
Р., Теория цепей переменного тока, 4 изд., М.- Л., 1954 (Теоретические
основы электротехники, ч. 2); Весело вский О. Н., Михаил Осипович Доливо-Добровольский
[1862-1919], М.- Л., 1958.
