ВЫПРЯМИТЕЛЬНЫЙ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЙ ПРИБОР
, служит для измерения характеристик переменного тока; состоит
из выпрямителя тока и магнитоэлектрического прибора, который измеряет
либо среднее значение выпрямленного тока, либо отношение средних значений
выпрямленных токов. Выпрямляющим элементом обычно служат полупроводниковые
приборы. С помощью В. э. п. измеряют напряжение, силу тока, частоту, фазу,
мощность. На рис. изображена упрощённая схема В. э. п. для измерения силы
перем. тока J. Диоды D образуют двухполупериодную схему выпрямления.
Среднее значение выпрямленного тока измеряется магнитоэлектрич. прибором
Я. Включение в цепь тока J последовательно с выпрямит, схемой добавочного
сопротивления позволяет применить данную схему для измерения напряжения
перем. тока. Шкала электроизмерит. прибора П обычно градуируется
в действующих значениях напряжения или силы перем. тока синусоид, формы.
В действительности отклонение указателя прибора П пропорционально
среднему значению напряжения или силы тока. Для измерения мощности В. э.
п. применяют редко.

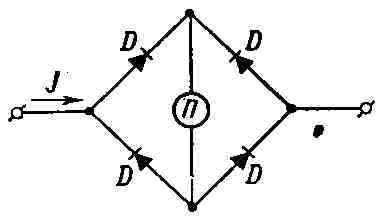

Принципиальная схема выпрямительного
электроизмерительного прибора.
Как правило, В. э. п.- универсальные многопредельные
измерит. устройства с высокой чувствительностью. Недостатки В. э. п.- невысокая
точность, а также зависимость показаний от формы кривой перем. тока и темп-ры
окружающей среды.
Лит.: Арутюнов В. О., Электрические
измерительные приборы и измерения, М.- Л., 1958; Курс электрических измерений,
под ред. В. Т. Прыткова и А. В. Талицкого, ч. 1. М.- Л., 1960. В. П.
Кузнецов.
