ГАЗОТРОН
[от газ и
(элек)трон],
двухэлектродный
ионный прибор, используемый в качестве вентиля с неуправляемым
электрич. разрядом. Г. применяют гл. обр. в высоковольтных выпрямителях
переменного электрич. тока радиопередатчиков. Электроды Г.- анод, изготовляемый
из никеля, стали или графита, и оксидный
катод с прямым или косвенным
подогревом - помещены в среду инертного газа или смеси газов под давлением
0,1-0,25мм рт.ст. (1ммрт.
ст. = = 133,322 н/м2)
либо паров ртути под давлением 0,001-0,01 мм рт. ст.
(рис.).

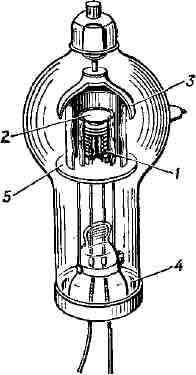

Мощный газотрон ВГ-163 с
ртутным наполнением: 1 - оксидный подогревный
катод; 2 - тепловой экран , соединённый с катодом: 3 - графитовый
анод; 4 - горловина газотрона, в которой находятся капли ртути;
5 - тепловой экран.
Катод, как правило, помещают
в металлич. (тепловой) экран для облегчения теплового режима работы.
Выпрямляющее действие Г. обусловлено тем, что при положит, полупериоде
переменного напряжения на аноде, превышающего напряжение зажигания Г.,
между анодом и катодом возникает несамостоятельный дуговой разряд, к-рый
поддерживается небольшим напряжением горения (10 - 30 в), а при
отрицат. полупериоде анод находится под максимально выпрямляемым напряжением
и ток в Г. практически отсутствует. Напряжение горения мало зависит от
протекающего тока, к-рый для различных маломощных Г. колеблется в пределах
0,01-0,5 а, а для мощных - 15-150 а. Вследствие незначит.
падения напряжения (напряжение горения) при дуговом разряде выпрямители
с Г. имеют высокий кпд (95-99%). Допустимая темп-pa окружающей среды
во время работы Г. с ртутным наполнением лежит в пределах от 15 до 50°С,
а для Г. с газовым наполнением - от 60 до 100°С. Г. различают: по роду
наполняющего газа (смеси газов) или паров металла (аргон, гелий,
пары ртути и др.), по конструкции анода (открытая, полузакрытая,
закрытая), по амплитуде выпрямляемого напряжения (низковольтные
- тунга-ры - с напряжением на аноде до 300 в, нормальные - до 15 кв
и
высоковольтные - до 70 кв).
Лит.: Власов В. Ф.,
Электронные и ионные приборы, 3 изд., М., 1960; Хлебников Н. Н., Электронные
приборы, М., 1966. Г. Д. Петров.
