ГАЗОФРАКЦИОНИРУЮЩАЯ УСТАНОВКА
служит
для разделения смеси лёгких углеводородов на индивидуальные, или технически
чистые, вещества.
Г. у. входит в состав газобензиновых,
газоперерабатьшающих, нефтехимич. и химич. з-дов. Мощность Г. у. достигает
750 тыс. т сырья в год. Для переработки на Г. у. поступает сырьё
- газовые бензины, получаемые из природных и нефте-заводских газов, продукты
стабилизации нефтей, газы пиролиза и крекинга. В состав сырья
входят в основном углеводороды, содержащие от 1 до 8 атомов углерода в
молекуле. Разделение смесей углеводородов осуществляется ректификацией
в колонных аппаратах.
Схема разделения газового
бензина в Г. у. включает предварит, нагрев в теплообменнике газового бензина
и подачу его в пропановую колонну (рис.). Из верхней части колонны
отводятся пары пропана, к-рые конденсируются в конденсаторе-холодильнике
и поступают в ёмкость орошения. Часть пропана возвращается на верх колонны
как орошение, а избыток отводится в виде готового продукта. Жидкость с
низа колонны после подогрева поступает для дальнейшего разделения по такой
же схеме в следующую колонну, где из неё выделяется в виде верхнего продукта
смесь бутанов, а из нижней части отводится бензин. Аналогичным образом
производится разделение бутанов на изобутан и нормальный бутан, а бензина-на
изопентан, нормальный пен-тан, гексаны и т. д. Примерное содержание чистого
вещества (в % ) в товарном продукте того же наименования при переработке
газового бензина: пропан 96; изобутан 95; нормальный бутан 96; изопентан
95; стабильный бензин 74. Совершенствование технологич. схемы Г. у. направлено
на снижение энергетич. и капитальных затрат, автоматизацию контроля и управления
процессом путём установки хроматографич. анализаторов качества продуктов
на потоках и электронных вычислительных машин.

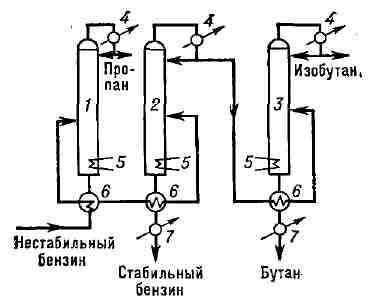

Схема газофракционирующей
установки: 1- пропановая колонна; 2- стабилизационная колонна; 3- изобутановая
колонна; 4- конденсаторы-холодильники; 5- подогреватели низа колонны; 6-
теплообменники; 7- холодильники.
Лит.: Переработка
и использование газа, М., 1962; Черный И. Р., Подготовка сырья для нефтехимии,
М., 1966.
А. Л. Халиф.
