ГАШЕНИЕ МАГНИТНОГО ПОЛЯ
процесс
быстрого размагничивания, сведения до нуля магнитного поля возбуждения
в электрических машинах. Необходимость Г. м. п. часто встречается в условиях
нормальной эксплуатации, однако этот процесс имеет особое значение при
аварийных режимах, вызванных повреждениями изоляции внутри электрич. машины
или на её выводных зажимах. Простейшим способом Г. м. п. является отключение
обмотки возбуждения. Но быстрое размыкание электрич. цепи с большой индуктивностью
сопровождается возникновением на её зажимах высокого напряжения, способного
пробить изоляцию. Поэтому при Г. м. п. обмотку возбуждения замыкают либо
на разрядное сопротивление, либо на встречно действующую эдс.
Оптимальными являются такие
условия гашения магнитного поля, при к-рых продолжительность процесса гашения
наименьшая, а напряжение на обмотке возбуждения не превышает допустимое
по условиям электрич. прочности изоляции. Сокращение времени процесса Г.
м. п. уменьшает размеры возможного ущерба вследствие аварии. Г. м. п. осуществляется:
1) при ионном независимом возбуждении электрических машин -переключением
возбудителя в инвер-торный режим с одновременным повышением его напряжения;
в этом случае энергия, запасённая в обмотке возбуждения машины, отдаётся
в сеть; 2) при ионном самовозбуждении, коротком замыкании и электромашинном
возбуждении - размыканием обмотки возбуждения или переключением её на разрядные
сопротивления, а также противовключе-нием возбудителя. Управляемые вентили
в системе возбуждения позволяют переключать обмотку возбуждения без разрыва
цепи.
В СССР для Г. м. п. в турбогенераторах,
гидрогенераторах, синхронных компенсаторах и крупных машинах постоянного
тока применяют автоматы гашения поля - АГП, осн. элементом к-рых является
дугогасительнаярешётка (см. Ду-гогасителъное устройство). При коротком
замыкании в обмотке статора 7 (рис.) сигнал о замыкании поступает на расцепи-тель
8, к-рый размыкает гл. контакты 3, а затем дугогасительные 4. Возникшая
дуга магнитным полем втягивается в решетку 5, где она разбивается на неск.
коротких дуг постоянной длины между пластинами решётки, к-рые служат своеобразным
нелинейным разрядным сопротивлением. По мере уменьшения силы тока в обмотке
возбуждения машины сопротивление дуги, шунтирующей обмотку, увеличивается,
что обеспечивает оптимальные условия Г. м. п. АГП применяют как при ионном
и электромашинном возбуждении, так и при ионном самовозбуждении.

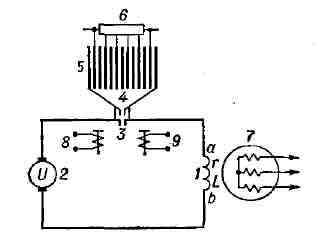

Прннципиальная схема гашения
поля синхронных машин автоматом гашения поля (АГП) с дугогасительной решёткой:
1 - обмотка возбуждения; 2 - якорь возбудителя; 3- главные контакты АГП;
4- дугогасительные контакты; 5 - дугогасительная решётка; 6 - шунтирующее
сопротивление; 7- обмотка статора; 8 - электромагнитный расцепи-тель; 9-
соленоидный привод.
Лит.: Брон О. Б., Автоматы
гашения магнитного поля, М.- Л., 1961.
В. Т. Нежданов.
