ГЕТЕРОДИННЫЙ ИНДИКАТОР PEЗОНАНСА
измерительный прибор для настройки высокочастотных цепей
радиоприёмных и радиопередающих устройств в диапазоне частот от 100 кгц
до 90 Мгц; применяется гл. обр. радиолюбителями. Г. и. р. (рис.) состоит
из генератора с самовозбуждением (гетеродина), стрелочного индикатора (напр.,
микроамперметра) и телефона. На требуемую частоту Г. и. р. настраивается
конденсатором, к-рый для удобства работы снабжён шкалой отсчёта. Диапазон
рабочих частот изменяют путём смены катушек индуктивности.
Работа Г. и. р. основана
на том, что при настройке в резонанс двух колебат. контуров наблюдается
максимальная отдача энергии из одного контура (Г. и. р.) в-другой (исследуемой
схемы). В зависимости от режима работы Г. и. р. может быть использован
в качестве резонансного или гетеродинного частотомера. В первом случае
цепь питания Г. и. р. отключается. Г. и. р. настраивают на частоту исследуемого
передатчика, к-рую определяют по шкале Г. и. р. в момент наибольшего отклонения
стрелки индикатора. Во втором случае частота передатчика определяется по
методу нулевых биений, питание Г. и. р. не отключается. Погрешность измерения
по этому методу не превышает +-15-20 гц (частотный порог слухового восприятия),
а чувствительность измерений значительно выше, чем в предыдущем случае.
В нек-рых схемах Г. и. р.
колебания высокой частоты модулируются низкой частотой. Нередко Г. и. р.
выполняют на транзисторах, а также комбинированными (с авометрами и др.
электрич. измерит, приборами).

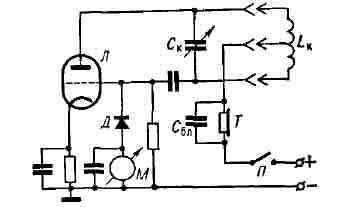

Принципиальная схема гетеродинного
Лит.: Соколов В., ГИР на
E. Г. Билык.
индикатора резонанса: Л - электронная лампа; С
транзисторе, "Радио", 1966, №12;Ломанович В., Комбинированный ГИР, там
же, 1967, № 9.
