ГИДРАВЛИЧЕСКИЙ ТАРАН
водоподъёмное
устройство, в к-ром для подачи воды используется повышение в ней давления
при периодически создаваемых гидравлических ударах. Г. т. был известен
ещё в 18 в. Теория Г. т. была разработана H. E. Жуковским (1907). Одну
из совершенных конструкций Г. т. предложил сов. инж. Д. И. Трембовельский
(1927).
В период разгона (рис.) при
кратковременном открытии клапана 4 (вручную) в подводящей трубе 6 под действием
подпора создаётся поток воды со ср. расходом Q, к-рый сбрасывается через
этот клапан. Когда силовое воздействие воды уравновесит вес клапана, он
поднимается. Быстрое закрытие клапана 4, а следовательно внезапная остановка
воды, вызывает гидравлич. удар. Резкое повышение давления открывает клапан
5, через к-рый выходит нек-рое количество воды со ср. расходом q<Q.
B рабочем периоде вода по трубопроводу 2 поступает в верхний бак 1, преодолев
напор H>h. Сжатый воздух, находящийся в напорном колпаке 3, выравнивает
подачу воды по трубопроводу. В конце второго периода давление
в клапанной коробке становится немного меньше, поэтому клапан 5 закрывается,
а клапан 4 открывается, что обеспечивает автоматич. повторение цикла. Кпд
Г. т. зависит от напора и для соотношения
(рис.) равен 0,92, а для
составляет 0,26.

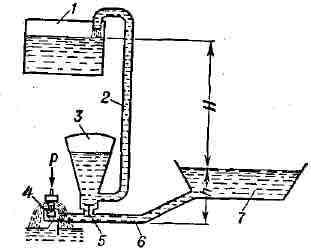

Схема гидравлического тарана:
1 - верхний бак; 2,6 - трубопроводы; 3 - напорный колпак; 4, 5 - клапаны:
7 - резервуар; р - усилие, необходимое для открытия клапана; h - высота
падения воды; Н - высота подъёма воды.
Г. т. применим там, где имеется
запас воды, значительно превышающий потребное количество, и где есть возможность
расположить установку ниже уровня источника. Получил распространение в
с. х-ве, для водоснабжения небольших строек и т. п.
Лит: Чистопольский С. Д.,
Гидравлические тараны, М.- Л., 1936; Овсепян В. M., Гидравлический таран
и таранные установки, M., 1968.
