ГИДРАВЛИЧЕСКИЙ УСИЛИТЕЛЬ
устройство
для перемещения управляющих органов гидравлич. исполнительных механизмов
с одновременным усилением мощности управляющего воздействия. Применяют
гл. обр. Г. у. с дроссельным и со струйным управлением. Наиболее распространены
Г. у. первого типа, к-рые бывают без обратной связи, с обратной связью,
с комбинированной системой управления. Они конструктивно просты, надёжны
в эксплуатации, но не меняют осн. характеристик гидравлич. механизмов,
совместно с к-рыми работают. Г. у. состоит из двух осн. устройств: управляющего
(переменные дроссели, напр, сопла с заслонками или золотниковые пары с
начальным осевым зазором) и исполнительного (напр., поршень исполнит, механизма
или управляющий золотник).

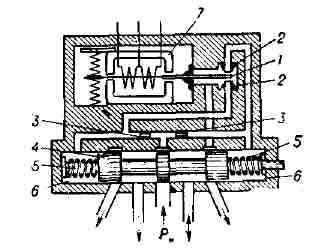

Схема двухшелевого гидравлический
усилителя без обратной связи: 1 - управляющая заслонка; 2 - сопла; 3 -
постоянные гидравлические дроссели; 4 - золотник гидравлического исполнительного
механизма; 5 - центрирующие пружины; 6 - рабочие камеры; 7-электромеханический
преобразователь; Pн- давление питания.
В Г. у. (рис.) рабочая жидкость
из напорной магистрали поступает в систему управления через постоянные
дроссели к переменным дросселям и рабочим камерам. Входной электрич. сигнал
через электромеханич. преобразователь управляет положением заслонки. При
её смещении изменяются соотношения проходных сечений рабочих окон Г. у.
(зазоров между соплами и заслонкой), одновременно меняются давления в рабочих
камерах, что приводит к перемещению золотника.
Коэфф. усиления по мощности
Г. у. часто превышает 100 000. Г. у. с обратной связью по нагрузке или
скорости, помимо усиления мощности управляющего воздействия, существенно
улучшают статич. и динамич. характеристики гидравлич. систем управления,
повышают их кпд и снижают требования к точности и качеству изготовления
осн. узлов гидравлич. двигателей. Преимущество современных Г. у. по сравнению
с другими усилителями мощности, напр, электромашинными,- малая металлоёмкость,
часто не превышающая 50 г на 1 кет выходной мощности. В. Л. Хохлов.
