ГЛУБИНОМЕР
прибор
для измерения глубин отверстий, пазов, высоты уступов и т. д. Основанием
Г. устанавливают на поверхность, от которой определяют размер. В зависимости
от вида отсчёт-ного устройства, по к-рому определяется размер, Г. подразделяются
на штангенглубиномеры (рис. 1) с пределом измерений от 0 до 200 и 320 мм
и величиной отсчёта 0,05 мм; с пределом измерений от 0 до 500 мм и величиной
отсчёта 0,1 мм; микрометрические Г. (рис 2.) пределом
измерения до 150 мм и ценой деления 0,01 мм; и ндикаторные Г. (рис. 3)
с пределом измерения 100 мм и ценой деления 0,01 мм. Большое распространение
получили штангенглубиномеры с плоским мерным стержнем, нек-рые из них имеют
штанги с уступом на конце для измерения, напр., толщины паза или штанги
в виде цилиндрич. стержня диаметром 2 мм для измерения глубин в труднодоступных
местах. На штанген-глубиномерах размер отсчитывается непосредственно по
линейке с делениями; микрометрические и индикаторные Г. снабжаются сменнымл
измерит, стержнями, показания отсчитываются соответственно по микрометру
с пределом измерения до 25 мм или индикатору с пределом измерения 10 мм.

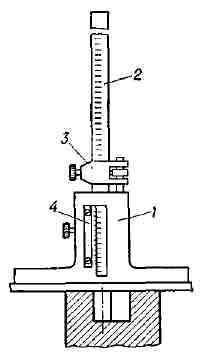

Рис. 1. Штангенглубиномер:
1 - рамка с основанием; 2 - штанга: 3 - микрометрический механизм; 4 -
нониус.
Рис. 2. Микрометрический
глубиномер: 1 - основание; 2 -стебель; 3- измерительный стержень; 4 - барабан;
5 - трещотка; 6 -стопор.
Рис. 3. Индикаторный глубиномер;
1 - основание; 2 - державка; 3 - индикатор; 4 - винт для крепления индикатора;
5-сменный измерительный стержень.
Н. H. Марков
