ГОНИОМЕТР

ГОНИОМЕТР (от греч. gonia- угол
и ... метр), 1)в физике прибор для измерения углов между
гранями кристаллов, а также для измерения углов различных призм. Кристаллы
можно однозначно характеризовать углами между их гранями. До открытия рентгеноструктурного
анализа метод измерений кристаллов с помощью Г. был основным методом диагностирования
кристаллич. веществ. В дальнейшем он в значит. мере был вытеснен рентгеноструктурным
анализом.

Рис. 1. Прикладной гониометр.

Существуют прикладные и отражательные
Г. Простейший прикладной Г. представляет собой транспортир, скреплённый
с линейкой (рис. 1). Он позволяет измерять углы с точностью до 1/4-1/2°.
Более точный отражательный Г. показан на рис. 2. Кристалл,
приклеенный к вращающейся оси, освещается коллимированным пучком света;
лучи, отражённые от его граней, поочерёдно наблюдаются в зрительную трубу
Т (однокружный Г.). Углы поворота кристалла отсчитываются
по шкале. В более совершенных двухкружных Г. (Фёдорова, Гольдшмидта, Чапского)
кристалл или зрительную трубу можно вращать вокруг двух осей. Точность
измерений от 1' до 10'-20'. 2) В антропологии Г.- прибор для измерений
углов кривизны позвоночника, лицевого угла, угла выступания носа и т. д.
Приставной Г. представляет собой металлич. градуированную пластинку в виде
дуги; её концы соединены поперечной пластинкой, в центре к-рой крепится
вращающаяся стрелка с отвесом. Г. укрепляется на циркуле (напр., скользящем),
величина измеряемого угла оценивается по отклонению стрелки от вертикали.

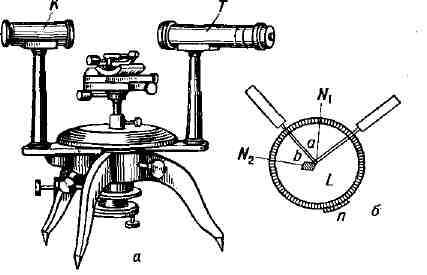

Рис. 2. Однокружный отражательный гониометр:
а - общий вид; б-схема; К - коллиматор; Т - зрительная
труба; L -лимб; п-нониус; N-нормали
соответственно к граням а и b.

Лит.: Флинт E. E., Практическое
руководство по геометрической кристаллографии, 3 изд., М., 1956; его же.
Начала кристаллографии, 2 изд., М., 1961.

М. П. Шасколъская.
