ГОРНЫЙ КОМПАС
прибор для
определения элементов залегания пласта горных пород: направлений простирания
и падения и величины угла падения. Представляет собой сочетание компаса
и
отвеса, к-рые укреплены на прямоугольной алюминиевой или латунной пластинке;
длинная сторона её параллельна направлению С.-Ю. (N-S). Лимб разделён
на 360° в направлении против часовой стрелки. В. и 3. перемещены местами.
Для
определения угла падения пласта Г. к. ставят на поверхность пласта ребром,
перпендикулярно к плоскости напластования горной породы так, чтобы буква
С была обращена по направлению линии падения, а отвес показывал на лимбе
наибольший угол, к-рый и будет углом падения пласта. Линия, прочерченная
на поверхности горной породы вдоль ребра Г. к., будет линией падения. Линия,
перпендикулярная линии падения, покажет простирание пласта. Для определения
её азимута к ней прикладывают горизонтально установленное основание Г.
к. так, чтобы линия С.-Ю. совпала с линией простирания; тогда в точке совпадения
сев. конца магнитной стрелки с лимбом круга читают на лимбе азимут линии
простирания пласта.

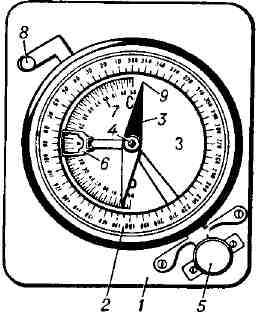

Горный компас: 1 - основание; 2
- лимб круга; 3 - магнитная стрелка; 4 - острие, на котором
вращается магнитная стрелка;
5 - зажимный винт магнитной
стрелки;6 - отвес; 7 - лимб отвеса; 8 - зажим отвеса; 9
-
сев. конец магнитной стрелки.
