ГРАДИРНЯ

ГРАДИРНЯ (от нем. gradieren
- сгущать соляной раствор; первоначально Г. служили для добычи соли выпариванием),
устройство для охлаждения воды атм. воздухом. Совр. Г. применяются гл.
обр. в системах оборотного (циркуляционного) водоснабжения пром. предприятий
для понижения темп-ры воды, отводящей тепло от теплообменных аппаратов,
компрессоров и т.п. Охлаждение происходит в основном за счёт

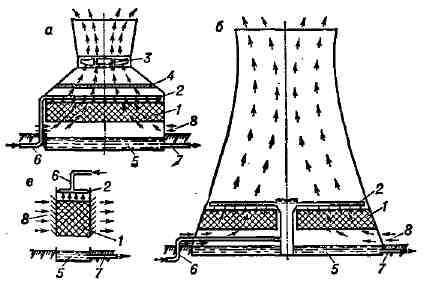

Градирни: а - вентиляторная; б - башенная;
в - атмосферная; 1 - ороситель; 2 - водораспределитель; 3 - вентилятор;
4 - водоуловитель; 5 - резервуар; 6- подвод воды; 7 - отвод воды; 8 - вход
воздуха.

испарения части воды, стекающей по
оросителю в виде плёнок или капель под действием силы тяжести (испарение
1% воды понижает её температуру примерно на 6°С). По типу оросителя Г.
подразделяют на плёночные, капельные и брызгальные; по способу подачи воздуха
- на вентиляторные, башенные (в к-рых создаётся тяга воздуха при помощи
высокой вытяжной башни) и открытые (или атмосферные), использующие силу
ветра и отчасти естеств. конвекцию для протока воздуха через ороситель
(рис.). Вентиляторные Г., в свою очередь, делятся на секционные и отдельно
стоящие. Вентиляторные Г. обеспечивают более глубокое и устойчивое охлаждение
воды и допускают большие удельные тепловые нагрузки, чем башенные и атмосферные,
но требуют дополнит. расхода электроэнергии. Производительность Г. характеризуется
величиной плотности орошения - удельного расхода охлаждаемой воды, приходящегося
на 1 м² площади орошения. При проектировании тип и размеры Г.
и её осн. элементов определяются технико-экономич. расчётом в зависимости
от количества и темп-ры охлаждаемой воды и параметров атм. воздуха.

Лит.: Берман Л. Д., Испарительное охлаждение
циркуляционной воды, 2 изд., М.- Л., 1957; Гладков В. А., Арефьев Ю. И.,
Барменков Р. А., Вентиляторные градирни, М., 1964.

В. А. Гладков, Ю. И. Арефьев.
