ГРАФЕКОН

ГРАФЕКОН (от греч. grapho -
пишу, записываю и eikon - изображение, подобие), запоминающая
электроннолучевая трубка с двумя электронными пучками: первым, записывающим
на длит. срок телевизионное, радиолокационное изображение в виде потенциального
рельефа на тонком слое диэлектрика, нанесённом на электропроводящую пластину,
и вторым, многократно считывающим его с пластины. В Г. (рис.) запись и
считывание могут происходить одновременно и независимо. Число циклов считывания
однократно записанного изображения достигает нескольких тысяч, а разрешающая
способность Г. - 1200 строк. Г. применяют для взаимного преобразования
изображения: радиолокационного в телевизионное, с одного телевизионного
стандарта в другой и т. д.

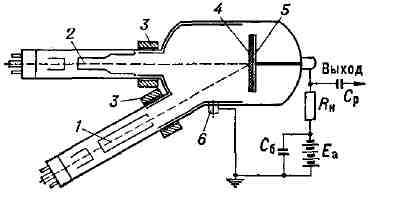

Схема графекона: 1 - считывающий луч;
2
- записывающий луч; 3 - отклоняющие системы развёртки луча;
4-
диэлектрический слой; 5 - электропроводящая пластина;
G - коллектор;
Еисточник отрицательного напряжения на электропроводящей
(сигнальной) пластине; C- сопротивление нагрузки, на концах которого образуется электрическое напряжение
выходного сигнала: Свыходной цепи графекона и подключаемой к его выходу цепи, имеющих различные
постоянные напряжения.
