ДАВЛЕНИЯ ДАТЧИК

ДАВЛЕНИЯ ДАТЧИК измерительный
преобразователь давления жидкости или газа в электрич., пневматич. и др.
вида выходной сигнал; служит также для измерения разряжений и перепада
давлений.

На давления до 10 Мн/м²(100
кгс/см²)
и выше Д. д. строят по принципу прямого преобразования измеряемого
давления в усилие и затем в выходной электрич. сигнал, напр. пьезоэлектрические
датчики, магнитоупругие датчики. Для измерения относительно малых давлений
Д. д. строят с промежуточными (давление -> -> усилие -> перемещение)
и оконечными (перемещение -> измерение электрич. параметра) преобразователями.
Промежуточными могут служить жидкостные манометрич. преобразователи, пружины,
мембраны, сильфоны и др. В качестве оконечных применяют реостатные, индуктивные,
ёмкостные преобразователи.

Существуют Д. д., работающие на принципе
электрич. или пневматич. силовой компенсации. Усилие Р (рис.), создаваемое
измеряемым давлением на чувствительный элемент 1, через рычажную
систему 2 уравновешивается силовым устройством 3 обратной
связи. При изменении давления управляющий элемент 4 индикатора рассогласования
5
отклоняется от своего первоначального нулевого положения. Сигнал рассогласования,
формируемый при этом в индикаторе 5, усиливается в усилителе 6
и в виде выходного тока i)
поступает в устройство 3 и на отсчётное устройство 7. Выходной
сигнал изменяется до тех пор, пока развиваемое в устройстве 3 силовое
противодействие не уравновесит измеряемое давление. В момент равновесия
элементы 2 и 4 возвращаются в первоначальное положение. Р- давление в питающей сети.

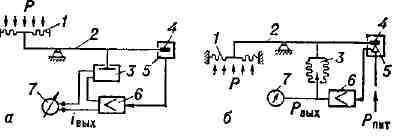

Принципиальная схема датчика давления
компенсационного типа; а - электрической силовой компенсации; б
- пневматической силовой компенсации.

Измерение перепада давлений осуществляют
дифференциальным (разностным),< мембранным, сильфонным или
жидкостным манометрич. датчиком.

Лит.: Туричин А. М., Электрические
измерения неэлектрическнх величин, 4 изд., М.- Л., 1966. М.М. Гельман.
