ДАЛЬНОМЕР

ДАЛЬНОМЕР прибор для измерения
расстояний. Широко применяется в инж. геодезии (при строительстве путей
сообщения, гидротехнич. сооружений, линий электропередач и т. д.),
при топографич. съёмке, в воен. деле (гл. обр. для определения расстояний
до целей), в навигации, в астрономич. исследованиях, в фотографии.

По принципу действия различают Д. геометрич.
и физич. типов. Измерение расстояний Д. первого типа основано на определении
высоты h равнобедренного треугольника ABC (рис. 1),

Рис. 1. Схема, поясняющая принцип действия
дальномера геометрического типа: АВ - база, В - параллактический
угол, h - измеряемое расстояние.

напр. по известной стороне АВ =
l
(базе) и противолежащему острому углу 3 (т. н. параллактич. углу).
При малых углах (3 (выраженных в радианах) h = l/B.
Одна из величин, l или (3, обычно является постоянной, а
другая - переменной (измеряемой). По этому признаку различают Д.
с постоянным углом и Д. с постоянной базой.

Нитяной Д. с постоянным углом представляет
собой зрительную трубу с двумя параллельными нитями в поле зрения.
Базой Д. служит переносная рейка с равноотстоящими делениями. Измеряемое
Д. расстояние до базы пропорционально числу делений рейки, видимых
в зрительную трубу между нитями. Нитяным Д. снабжены многие геодезич. инструменты
(теодолиты, нивелиры и др.). Относительная погрешность нитяного
Д. -0,3-1%.

Более сложные оптические Д. геометрич.
типа имеют собственную постоянную базу. Они разделяются на две группы:
монокулярные и бинокулярные (стереоскопические).

Монокулярный Д. (рис. 2) устроен
т. о., что изображение объекта

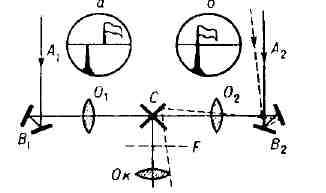

Рис. 2. Устройство монокулярного дальномера:
Вна< концах базы;< Oсистемы, строящие изображения; <С - специальный отражатель (призма),
совмещающий оба изображения в общей фокальной плоскости F;< Ок<
- окуляр. В кружках показано видимое в окуляр изображение до совмещения
(а) и после совмещения (б).

(цели) видно в окуляре Ок составленным
из двух половин, разделённых горизонтальной линией; разные половины изображения
построены лучами, прошедшими различные оптич. системы Д. (OО

В случае очень удалённого объекта,
когда попадающие в Д. лучи Aи Aпараллельны, обе половины изображения находятся в одном месте на горизонтальной
линии раздела и образуют цельное изображение. С приближением объекта к
Д. параллельность лучей A и Aи половинки изображения расходятся вдоль линии раздела. Для измерения расстояния
до объекта требуется свести смещённые половинки изображения с помощью оптич.
компенсатора, расположенного в одной из оптич. систем. Результат измерения
прочитывается на спец. шкале. Погрешность монокулярных Д. двойного изображения
