ДЕЛИТЕЛЬ ЧАСТОТЫ
электронное устройство,
уменьшающее в целое число раз частоту подводимых к нему периодич. колебаний.

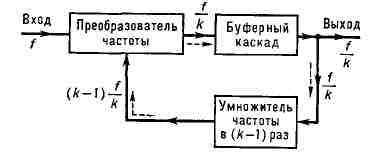

Схема регенеративного делителя частоты.
Прохождение сигнала в замкнутой цепи обратной
связи показано пунктирными стрелками.
Д. ч. используют в синтезаторах частоты,
кварцевых и атомных часах, в телевизионных устройствах синхронизации генераторов
развёрток, хронирующих устройствах радиолокаторов и др. Для деления
частоты применяют: электронный счётчик (см. Триггер), самовозбуждающийся
генератор синусоидальных колебаний, регенеративное устройство, самовозбуждающийся
генератор с устройством фазовой автоматич. подстройки частоты (ФАПЧ), релаксац.
генератор и др.
В самовозбуждающемся генераторе синусоидальных
колебаний деление осуществляется синхронизацией его частоты на субгармоническом
колебании частоты внеш. периодич. сигнала с использованием явления
захватывания
частоты. В регенеративном Д. ч. синусоид, колебаний (рис.) на преобразователь
частоты подаются периодич. сигнал частоты f,
подлежащей делению,
и сигнал частоты (k-l)-fjk (k - коэфф. деления), возникающий в цепи
обратной связи только при подведении на вход Д. ч. напряжения преобразуемой
частоты. На выходе преобразователя выделяется сигнал разностной частоты,
равной f/k. В устройстве, состоящем из самовозбуждающегося генератора
и ФАПЧ, фазовым детектором сравниваются частота гармонического колебания
в
k
раз
большая, чем осн. частота колебаний генератора, и делимая частота. С выхода
фазового детектора напряжение рассогласования, пропорциональное разности
сравниваемых частот, подаётся на генератор и изменяет его осн. частоту
до тех пор, пока она не станет точно в k раз меньше делимой частоты.
Для деления частоты повторения импульсных сигналов применяют Д. ч. на релаксац.
генераторах (мультивибраторах и блокинг-генераторах),
работающих
в периодич. режиме с захватыванием частоты повторения импульсов на субгармонич.
колебании или в ждущем режиме с периодом повторения импульсов большим в
k
раз.
Практически k не превышает 10.
Лит.: Фролкин В. Т., Импульсные
устройства, 2 изд., М., 1966; Гоноровский И. С., Радиотехнические цепи
и сигналы, ч. 2, М., 1967. Ю. Б. Любченко.
