ДЕЛИТЕЛЬНАЯ ГОЛОВКА

ДЕЛИТЕЛЬНАЯ ГОЛОВКА приспособление
для станков (гл. обр. фрезерных), позволяющее периодически поворачивать
обрабатываемое изделие на равные и неравные доли оборота. Различают Д.
г. механические (в т. ч. простые и универсальные) и оптические. Наиболее
распространённая универсальная Д. г. может быть настроена для простого
и дифференциального деления и для нарезания (фрезерования) винтовых канавок.
Она позволяет фрезеровать многогранники, прямолинейные и винтовые канавки
(напр., на шлицевых валиках, зубчатых колёсах, свёрлах, фрезах, развёртках
и т. п.). Д. г. располагают на столе станка (рис. 1), а изделие устанавливают
при помощи оправки в центрах между задней бабкой и шпинделем, от к-рого
изделию сообщается поворот.

Настройку Д. г. на простое деление производят
по неподвижному (закреплённому штифтом) лимбу (делит, диску), имеющему
неск. круговых рядов концентрично расположенных отверстий, по к-рым отсчитывают
необходимый угол поворота изделия с помощью рукоятки, кинематически связанной
со шпинделем. Число оборотов рукоятки подсчитывают по формуле: n = 1/i
где i
передаточное отношение Д. г. (основные
стандартные значения 1/30, 1/40, 1/60), z-необходимое число делений. Д.
г. обычно снабжаются набором лимбов с разными числами отверстий. Для удобства
отсчёта при делении служит раздвижной сектор.

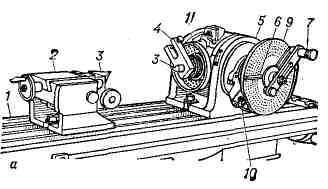

Рис. 1. Делительная головка: а - установка
на фрезерном станке; б- кинематическая схема при настройке на простое деление:
1 -стол станка; 2 - задняя бабка; 3 - центры; 4 -оправка;
5
-
делительная головка; 6 - раздвижной сектор; 7 -рукоятка настройки;
8
- фиксатор; 9 - делительный диск; 10 - штифт; 11 - шпиндель.

При настройке на дифференциальное деление
штифт, закрепляющий лимб, вынимают. Расчёт производят по фиктивному числу
частей,



компенсации допущенного приближения осуществляется
дополнит, поворот изделия через сменные зубчатые колёса ZZZи
Z(рис. 2), т. е. поворот рукоятки происходит относительно лимба, к-рый
сам поворачивается.

При настройке Д. г. д л я нарезания (фрезерования)
винтовых канавок (рис. 3) обеспечивают кинематич. связь вращения изделия
с его поступательным (от винта продольной подачи стола) перемещением через
сменные зубчатые колёса; рукоятка и лимб соединены фиксатором.

Рис. 2. Кинематическая схема делительной
головки при настройке на дифференциальное деление.

Рис. 3. Кинематическая схема делительной
головки при настройке на нарезание винтовых канавок.

Стол станка поворачивают на угол, равный
углу наклона винтовой канавки со; ось шпинделя станка (ось фрезы) составляет
с осью изделия

диаметр изделия, Н - шаг винтовой
канавки. За один оборот изделие должно переместиться на Н, следовательно,



дольной подачи.

Работа простой Д. г. основана на непосредственном
повороте (вручную) лимба на определ. угол. Положение лимба фиксируется
по имеющимся на нём вырезу или отверстию.

Оптическую Д. г. применяют для точных отсчётов.
Она снабжена отсчётным микроскопом с ценой деления 1'. В отличие от механической,
оптич. Д. г. не требует расчётов.

Лит.: Налган А. Г., Металлорежущие
станки, М., 1956; Обработка металлов резанием, 2 изд., М., 1962.

Д.Л. Юдин.
