ДЕНСИТОМЕТР

ДЕНСИТОМЕТР (от лат. densitas -плотность
и ... метр), прибор для изме-рения оптических плотностей прояв-ленных
фотографич. материалов. Д. раз-личают: по принципу измерений (прямой отсчёт
и принцип сравнения), по характе-ру светоприёмника (глаз, фотоэлемент или
фотоумножитель), по характеру вы-даваемых данных (нерегистрирующие и автоматизированные
регистрирующие приборы) и по величине измеряемого поля (собственно Д. и
микроденситомет-ры, наз. также микрофотометрами).

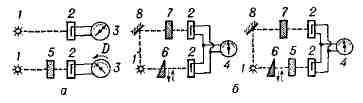

Принципиальная схема денситометра: а-по
методу прямого отсчёта; 6-по методу сравнения (дифференциальный
метод); 1-источник света; 2- приёмник; 3- измеряющий прибор;
4-
нулышдикатор;
5-
измеряемое поле; 6-измеряющий (переменный) ослабитель; 7 - постоянный
ослабитель; 8- зеркало.

В приборах прямого отсчёта используется
обычно один световой пучок, исходная мощность к-рого Фс мощностью пучка Ф, прошедшего через фотослой (см. рис.). Приборы, работающие
по принципу сравнения, имеют два световых пучка, исходящих от одного источника
света, - измерит, пучок и пучок сравнения. В наиболее распространённых
фотоэлектрич. Д. эти пучки посылаются на два фотоэлектрич. приёмника, включённых
по разностной схеме (при равной мощности пучков сигнал от приёмников равен
нулю), или поочерёдно на один и тот же приёмник. Разностный сигнал, обусловленный
неодинаковой мощностью пучков, доводится до нулевого значения с помощью
переменного ослабителя света (напр., серого клина фотометрического),
помещённого
в один из сравниваемых пучков и калиброванного в значениях оптич. плотности
D=lgФ

Точность измерений Д. составляет в среднем
± 0,02 единицы оптич. плотности во всём диапазоне измерений, достигающем
в лучших моделях 5-6, а в сравнительно простых приборах 2,5-3 единиц плотности
(коэфф. пропускания 10^-5-10^-6 и, соответственно,
0,003-0,001). Наиболее типичные отечеств, модели Д.- нерегистрирующий клиновой
Д. с селеновыми фотоэлементами ДФЭ-10 (Dmax, = 3,0) и регистрирующий клиновой
микроденситометр с фотоумножителем ИФО-451, измеряющий оптич. плотности
до 2,5.

Лит.: Гороховский Ю. Н. и Левенберг
Т. М., Общая сенситометрия. Теория и практика, М., 1963.

Ю. Н. Гороховский.
