ДЕРИВАЦИЯ

ДЕРИВАЦИЯ в гидротехнике, совокупность
сооружений, осуществляющих отвод воды из реки, водохранилища или др. водоёма,
транспортировку её к станционному узлу ГЭС, насосной станции и т. п. (подводящая
Д-), а также отвод воды от них (отводящая Д.). Различают Д. безнапорную
(канал, безнапорный туннель, лоток) и напорную (трубопровод, напорный туннель).

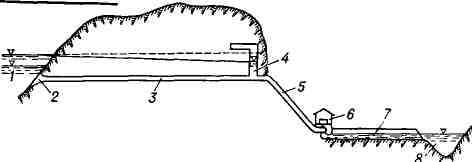

Схема размещения деривации: 1 - водохранилище;
2-водоприёмник; 3-подводящая деривация (напорный трубопровод); 4
-уравнительный
резервуар; 5-турбинный водовод; 6- силовое здание ГЭС; 7-
отводящая деривация (канал); 8 - русло реки.

Напорная Д. применяется, когда колебания
уровня воды в месте её забора или отвода значительны. При малых колебаниях
уровня (1-3 м) может применяться как напорная, так и безнапорная
Д.; тип Д. выбирается с учётом природных условий р-на на основании технико-экономич.
расчёта. Скорости воды в Д. в зависимости от её типа изменяются в широких
пределах (в м/сек): 1,5-2,5 (для каналов); 2,5-6 (для туннелей и
напорных трубопроводов). Протяжённость совр. деривационных водоводов
достигает
неск. десятков км, пропускная способность более 2000
м³/сек.

Лит.: Использование водной энергии,
под ред. Д. С. Щавелева, М.- Л., 1965.

В. Л. Орлов.
