ДЕТЕКТОР
(лат. detector - открыватель,
от detego - открываю, обнаруживаю) в радиотехнике, устройство для детектирования
электрич.
колебаний. Д. применяют в вещательных, связных, телевизионных
радиоприёмниках,
измерит,
устройствах и мн. др. для выделения модулирующих частот колебаний, несущих
информацию. Различают амплитудный, частотный и фазовый Д. В амплитудном
Д. для детектирования высокочастотных амплитудно-модулированных (AM) колебаний
в качестве элемента с нелинейной электрич. проводимостью применяют чаще
всего полупроводниковый диод. Напряжение AM колебаний, приложенное
к колебат. контуру, воздействует на электрич. цепь, состоящую из конденсатора
С,
диода
Д и резистора R, соединённого или последовательно с диодом
(последовательный Д., рис. 1, а), или параллельно (параллельный Д., рис.
1, 6). Вследствие односторонней проводимости диода в цепи возникает
электрич. ток в виде высокочастотных импульсов, амплитуда к-рых изменяется
по закону модуляции колебаний высокой частоты. Этот ток создаёт
на концах резистора R напряжение, амплитуда к-рого также изменяется
по закону модуляции. Для высокочастотных составляющих тока электрич. сопротивление
конденсатора С мало, и, следовательно, напряжение высокочастотных колебаний
на его концах незначительно. Для модулирующих частот колебаний оно много
больше сопротивления резистора R, и, следовательно, напряжение модулирующих
частот колебаний полностью приложено к концам резистора.

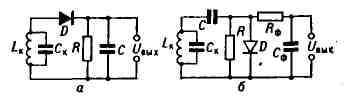

Рис. 1. Схемы амплитудного детектора с
Для того чтобы паразитные ёмкости подключаемых
Для детектирования однополосных AM колебаний
В частотном и фазовом Д. частотно- и фазовомодулированные
Рис. 2. Балансная схема фазового детектора:
амплитуда выходного сигнала зависит от
Лит.: Гуткин Л. С., Лебедев В. Л.,
А
Б
В
Г
Д
Е
Ё
Ж
З
И
Й
К
Л
М
Н
О
П
Р
С
Т
У
Ф
Х
Ц
Ч
Ш
Щ
Ъ
Ы
Ь
Э
Ю
Я
полупроводниковым диодом: а-последовательного, б-параллельного;
L
фильтра; D - полупроводниковый диод.
к параллельному Д. электрич. цепей не влияли на высокочастотное напряжение,
подводимое к диоду, применяют электрический фильтр, состоящий из
резистора Яф и конденсатора Сф. В большинстве случаев продетектирован-ное
напряжение подводится затем к усилителю электрич. сигналов. В амплитудных
Д. используются также транзисторы и электронные лампы (триоды).
В зависимости от того, в цепи какого электрода транзистора или лампы включена
нагрузка (резистор R), соответственно различают базовый, коллекторный,
эмиттерный или сеточный, анодный, катодный Д. Амплитудное детектирование
возможно также осуществлять линейным изменением во времени электрич. проводимости
электронного прибора (диода и др.) в такт с несущей частотой принятого
сигнала (синхронный Д.). Проводимость изменяется подачей на вход прибора
вспомогат. колебаний (от гетеродина), синхронизированных несущими
колебаниями сигнала. Синхронный Д. обладает фазоселективными свойствами
и поэтому его применение повышает помехозащищённость приёма.
(см. Однополосная модуляция) используют однотактный или двухтактный
(для уменьшения нелинейных искажений сигнала) амплитудный Д. на диоде.
На вход Д. подаются принятый сигнал боковой полосы частот и колебания гетеродина
с частотой, равной несущей частоте сигнала. При этом Д. работает
подобно преобразователю частоты.
(ЧМ и ФМ) колебания вначале преобразуются в AM колебания, к-рые затем детектируются
амплитудным Д. В наиболее простом частотном Д. преобразование колебаний
осуществляется колебат. контуром, расстроенным относительно средней частоты
ЧМ колебаний (см. рис. 1, а). При небольшой расстройке амплитуда
напряжения, снимаемого с контура, изменяется почти пропорционально расстройке.
Поэтому изменения частоты колебаний ЧМ сигнала вызывают пропорциональные
изменения амплитуды колебаний на контуре, подаваемых затем на диод (амплитудный
Д.). В фазовом Д. (рис. 2)
Тр-
трансформатор;
D
опорных колебаний; С-конденсатор и R - резистор, составляющие нагрузку
детектора; Uвх - входное напряжение; Uвых- выходное напряжение.
сдвига фаз между принятыми ФМ колебаниями и опорными (эталонными) колебаниями
той же частоты, подаваемыми далее на вход амплитудного Д. Для детектирования
ФМ колебаний может быть применён также частотный Д. с дополнит, электрич.
цепью, корректирующей различия между обоими видами модуляции.
Сифоров В. И., Радиоприёмные устройства, ч. 1, М., 1961; Гоноровскиц И.
С., Радиотехнические цепи и сигналы, ч. 2, М., 1967; Чистяков Н.И., Хлытчиев
С.М., Мало-чинский О. М., Радиосвязь и радиовещание, 2 изд., М., 1968.
Ю. Б. Любченко.
