ДИСПЕРСНОУПРОЧНЁННЫЕ МАТЕРИАЛЫ

ДИСПЕРСНОУПРОЧНЁННЫЕ МАТЕРИАЛЫ металлы
или сплавы, упрочнённые дисперсными частицами тугоплавких соединений, гл.
обр. окислов, не растворяющихся и не коагулирующих в матрице (основе) сплава
при высоких рабочих темп-pax. Д. м. отличаются от широко используемых в
технике дисперсионно-твердеющих сплавов (см. Старение металлов) структурой,
составом, методами изготовления, а также более высокой структурной и термич.
стабильностью, проявляющейся в сохранении длительной прочности Д. м. при
высоких темп-рах. В распространённых жаропрочных дис-персионно-твердеющих
никелевых сплавах наибольшее влияние на повышение жаропрочности оказывают
интерметал-лидные упрочнители (Niпри темп-pax выше 1000-1100 °С последние растворяются и коагулируют в основе
сплава, что приводит к его разупрочнению. Повышенная жаропрочнлсть Д.м.
на никелевой основе достигается введением в никель 2-5% тугоплавких кислородных
соединений (ThOОптимальная дислокационная структура матрицы формируется при строгом соблюдении
дисперсности частиц (100-600 А), расстояния между ними (0,5-0,8 мкм),
а
также в результате применения термо-механич. режимов обработки - холодной
деформации и высокотемпературного отжига. На рис. приведены графики зависимости
длительной прочности диспер-сноупрочнённых и дисперсионно-твердею-щих никелевых
сплавов от времени и темп-ры.

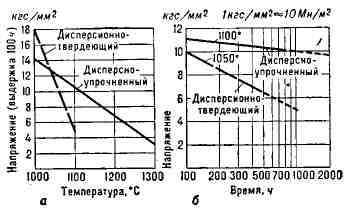

Зависимость длительной прочности дис-персноупрочнённых
и дисперсионно-твер-деющих никелевых сплавов от температуры (а) и времени
(б).

Изделия из Д. м. получают, как правило,
в три стадии: подготовка исходных порошков гл. обр. путём совместного хи-мич.
осаждения основы и упрочнителя из водных растворов их солей, формование
заготовок и обработка их давлением - экструзией, волочением, прокаткой
и т. д. Применение дисперсного упрочнения позволяет повысить жаропрочность
и расширить температурные области использования практически всех металлов
и сплавов на основе меди, никеля, кобальта, железа, циркония, титана, молибдена
и др.

Лит.: Современные композиционные
материалы, под ред. Л. Браутмана и Р. Крока, пер. с англ., М., 1970; Портной
К. И., Туманов А. Т., Композиционные и дисперсно-упрочненные жаропрочные
никелевые сплавы, в кн.: Сборник научных докладов на совещании по проблеме:
"Структура и свойства жаропрочных металлических материалов", М., 1970;
Туманов А. Т., Портной К. И., Новые пути повышения жаропрочности
никелевых сплавов, "Докл. ЛН СССР", 1971, т. 197, № 1. К. И. Портной,
А. Т. Туманов.

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я
