ЖАККАРДА МАШИНА
приспособление
к ткацкому станку для выработки тканей с крупным узором. Названа по имени
франц. ткача и изобретателя Ж. М. Жаккара. Ж. м. даёт возможность
при образовании зева на ткацком станке раздельно управлять перемещением
каждой нити или небольшой группы нитей основы и вырабатывать ткани, раппорт
к-рых
состоит из большого числа нитей. При помощи Ж. м. можно изготовлять узорчатые
платьевые и декоративные ткани, ковры, скатерти и др. Ж. м. имеет ножи,
крючки, иглы, рамную доску, рамные шнуры и перфорированную призму (рис.
).

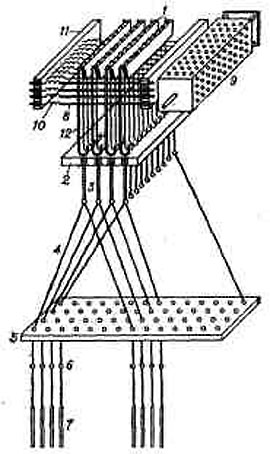

Жаккарда машина: 1- ножи;
2- рамная доска; 3- рамные шнуры; 4 - ар-катные шнуры;
5 - делительная доска; 6- лицы; 7- грузики; 8- иглы;
9- перфорированная призма; 10- пружина; 11- доска; 12- крючки.
Нити основы, пробранные в
глазки лиц (галев), связаны с машиной при помощи аркатных шнуров, продетых
в делительную доску для равномерного распределения по ширине станка. Ножи,
закреплённые в ножевой раме, совершают возвратно-поступат. движение в вертикальной
плоскости. Крючки, находящиеся в зоне действия ножей,
захватываются ими и поднимаются вверх, а через рамные и аркатные шнуры
поднимаются вверх и нити основы, образуя верхнюю часть зева (основные перекрытия
в ткани). Крючки, выведенные из зоны действия ножей, опускаются вниз вместе
с рамной доской. Опускание крючков и нитей основы происходит под действием
силы тяжести грузиков. Опущенные нити основы образуют нижнюю часть зева
(уточные переплетения в ткани). Крючки из зоны действия ножей выводятся
иглами, на к-рые действует призма, имеющая качательные и вращательные движения.
На призму надет картон, состоящий из отдельных бумажных карт, к-рые имеют
просечённые и непросечённые места против концов игл. Встречая просечённое
место, игла входит в призму, и крючок остаётся в зоне действия ножа, а
непросечённое место карты перемещает иглу и выключает крючок из взаимодействия
с ножом. Сочетание просечённых и непросечённых мест на картах позволяет
осуществить вполне определённое чередование подъёмов и опускания нитей
основы и образование на ткани узора. В. Н. Полетаев.
