ЗАГОТОВОЧНЫЙ СТАН
прокатный
стан, предназначенный для прокатки блюмов или слитков в заготовки квадратного
или круглого сечения с целью их последующей обработки на специализированных
прокатных станах (сортовых, трубных и др.).
Различают 3. с.: непрерывные,
линейные и с последоват. расположением клетей. Наиболее распространены
непрерывные 3. с. (рис.), в к-рых прокатываемый металл обжимается поочерёдно
в клетях с вертикальными и горизонтальными валками без кантовки, что уменьшает
опасность образования на его поверхности трещин и царапин. Индивидуальный
привод валков стана обеспечивает регулировку скорости прокатки, упрощает
настройку и калибровку валков. В СССР работают самые мощные непрерывные
3. с. производительностью до 5 млн. т заготовок в год (1970).

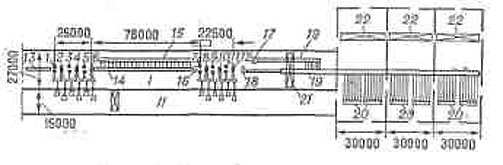

Схема непрерывного заготовочного
стана 730/530 с чередованием клетей с горизонтальными и вертикальными валками:
1
- 6 - рабочие клети с палками диаметром 730 мм] 7-12 - рабочие
клети с палками диаметром 530 мм; 13 - подводящий рольганг; 14
- промежуточный рольганг: 15 - обнодной рольганг;
16-18 -
ножницы; 19 - отводящий рольганг; 20 - холодильники для
заготовок; 21-22 - мостовые краны.
Все технологич. операции
на совр. непрерывных 3. с. механизированы и автоматизированы, для управления
работой нек-рых станов применяют ЭВМ. В СССР на непрерывных З. с., устанавливаемых
непосредственно за блюмингами, блюмы сечением 300 X 300- 400 X 400 мм
прокатывают
в квадратные (сечением
50 X 50-150 X 150 мм) и, в отд. случаях, в круглые заготовки (диам.
до 300 мм); на нек-рых 3. с. прокатывают также плоскую заготовку
(сутунку) шириной 180-600 мм и толщиной 50-1()0 мм. Линейные
3. с. применяют гл.
обр. для прокатки заготовок из высококачеств. сталей в небольших кол-вах.
3. с. с последовательным расположением клетей применяют для прокатки круглой
трубной заготовки.
Лит.: Прокатное производство.
Справочник, т. 1 - 2, М., 1962; Королев А. А., Механическое оборудование
прокатных цехов, 2 изд., М., 1965; Прокатное производство, 2 изд., М.,
1968. Л. В. Зиновьев.
