ЗАЗЕМЛЕНИЯ ИЗМЕРИТЕЛЬ

ЗАЗЕМЛЕНИЯ ИЗМЕРИТЕЛЬ прибор
для измерения электрич. сопротивления заземления. 3. и. и методы
измерения подразделяются на простые (методы амперметра и вольтметра) и
сложные для точных измерений (компенсационный, мостовой).

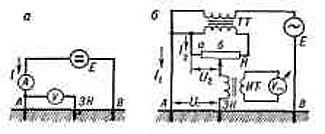

Схемы измерений сопротивления
заземления по методам амперметра и вольтметра (а) и компенсационному (б):
? - источник тока; ТТ - трансформатор тока; А - заземлитель;
ЗН
-
зонд; В - вспомогательный заземлитель; R - реостат;
ИТ
-
изолирующий трансформатор; I - ток заземления.



При измерениях по методу
амперметра и вольтметра (рис., а) сопротивление заземлителя А определяют
по формуле , где914-12.jpg
- электрич. напряжение914-13.jpg
между А и зондом ЗН в зоне нулевого потенциала, а I - ток
в зазем-лителе. При компенсационном методе (рис.,б) вольтметр914-14.jpgподключают
к вторичной обмотке трансформатора ИТ и, перемещая движок реостата
R,
добиваются равенства U. При этом
ток в обмотках ИТ не течёт (V
