ЗАМЕДЛЯЮЩАЯ СИСТЕМА
замедляющая структура, волновод-ная система СВЧ электронных приборов, посредством
к-рой осуществляется замедление фазовой скорости электромагнитных волн.
Эта скорость уменьшается приблизительно до скорости движения электронов
в электронном потоке прибора. Тем самым 3. с. создаёт условия отбора мощности
проходящими (параллельно потоку) волнами за счёт уменьшения кинетич. энергии
потока. При длительном взаимодействии волн с потоком электронов возможно
усиление мощности. Конструкции 3. с. различны (рис.). Широко применяют
3. с. в виде спирали. Волны распространяются вдоль провода спирали со скоростью,
близкой к скорости света, скорость же продвижения волн вдоль самой спирали
уменьшается в зависимости от её шага.

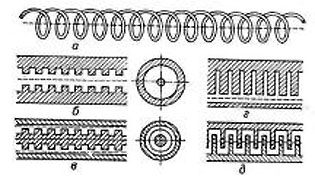

Замедляющие системы: а
- спиральная; б
и в - ёмкостные; г - гребенчатая; д - встречно-стержневая.
Пунктиром показан электронный
поток.
3. с.- осн. элемент конструкции
ламп
бегущей волны, ламп обратной волны и др. СВЧ приборов.
Лит.: Власов В. Ф.,
Электронные и ионные приборы, 3 изд., М., 1960; Клингер Г., Сверхвысокие
частоты. Основы и применения техники СВЧ, пер. с нем., М., 1969; Кноль
М. и Эйхмейер И., Техническая электроника, пер. с нем., т. 1. М., 1971.
В.
И. Баранов.
