ЗАМОК
устройство
для запирания. Впервые появился в древних государствах - Ассирии, Вавилоне
и Египте примерно во 2-м тысячелетии до н. э. В конструкции 3. Др. Египта
уже были заложены элементы, используемые и в совр. 3. В Киевской Руси было
налажено изготовление 3. различных типов с обеспечением индивидуальности
("секрета") каждого 3. Совр. 3. в зависимости от устройства и действия
механизма подразделяются па бессувальдные, сувальдные, цилиндровые, секретные.
3. бывают съёмные (в т. ч. висячие) или неподвижные,
установленные постоянно (встроенные, врезные, накладные). В бессувальдных
3. (рис. 1) ригель (засов) при повороте ключа стопорится подпружиненной
"собачкой", заходящей в пазы ригельной планки. Секрет 3. обеспечивается
гл. обр. фасонным профилем замочной скважины. В сувальдных 3. (рис. 2)
ригель представляет собой набор разнофигурных подвижных пластинок (сувальд).
Поворот ключа возможен лишь при соответствии выступов бородки ключа граням
определ. сувальд. Для этих 3. возможны различные комбинации сувальд, напр.,
располагая 4 стандартные сувальды в определ. последовательности, можно
получить 24 серии 3. Принцип действия цилиндровых 3. (рис. 3) аналогичен
сувальдным, но сувальды выполнены в виде штифтов. Когда штифты полностью
входят в радиальные каналы цилиндрич. сердечника, возможен его поворот
вокруг оси и перемещение ригеля. Для этого в ключевой паз 3. должен быть
вставлен "свой" ключ. Если хотя бы одна из канавок на рабочей грани ключа
перемещает штифт с ошибкой порядка 0,1 мм, то ключ поворачиваться
не будет.

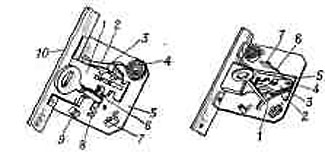

Рис. 1 (слева). Бессувальдный
замок с ключом: 1 - ригель (засов); 2 - собачка; 3 - запорный
паз; 4 - пружина собачки; 5 - основание корпуса; 6 - бородка
ключа; 7 - распорная стойка; 8 - ключевина; 9 - стойка крепления;
10
- лицевая планка. Рис. 2 (справа). Двухоборотный сувальдный замок с
ключом: 1 - бородка ключа с прорезями для сувальд; 2 - ригель;
3
- сувальда с просечкой под запорную стойку; 4 - ось; 5 -
запорная
стойка; 6 -пружина сувальды; 7 - упорный штифт.
Это устройство обеспечивает
высокую секретность цилиндровых механизмов, к-рые являются практически
индивидуальными для каждого 3. Серия 3. определяется взаимным расположением
штифтов и обозначается 4- или 5-значным номером, к-рый наносят на ключ.
Секретность цилиндровых 3. можно повышать, изменяя профиль ключевого паза
в трёх измерениях. Секретные 3., помимо обычных элементов замочных механизмов,
имеют устройства, позволяющие открывать их ключом или без ключа, при установке
рукояток или наборных колец по присвоенному данному экземпляру 3. буквенному
или цифровому шифру.
Рис. 3. Цилиндровый механизм
замка с ключом: 1 - корпус; 2 - сердечник; 3 - штифты сердечника;
4
-
штифты корпуса; 5 - пружины; 6 - ключ.
В стационарных 3. для повышения
степени надёжности применяют последовательно 2 и более ключей; соединяют
механизм 3. с часами, позволяющими пользоваться им лишь в определ. время;
подключают к 3. системы блокировки, дистанционного управления, сигнализации
и т. д.
Помимо разнообразных дверных,
мебельных и др. 3., применяются спец. виды 3. (напр., для ювелирных изделий).
Лит.: Гоберман Г.
Е., Бычков В. И., Замки и скобяные приборы, М., 1962. Г. Ю. Филановский.
