ЗАПАЗДЫВАНИЯ БЛОК
блок
задержки, электронное моделирующее устройство для воспроизведения сигнала
с отставанием на заданный интервал времени
3. б. применяется в электромоделировании технологич. процессов, связанных
с переносом вещества или канализацией энергии, при аппроксимации уравнений
сложных объектов, а также в составе нек-рых систем автоматич. управления
и контроля. Напр., с помощью 3. б., подключённого к электрич. сети, можно
при возникновении аварии в энергосистеме не только регистрировать саму
аварию, но и процесс, предшествовавший её возникновению. На практике
изменяется от долей сек до десятков мин. Действие 3. б. основано
на: 1) применении магнитной записи; 2) способности электрических конденсаторов
сохранять заряд; 3) аппроксимации передаточной функции идеального звена
запаздывания. В магнитном 3. б. задержка во времени пропорциональна расстоянию
между магнитными головками записи и воспроизведения и обратно пропорциональна
линейной скорости носителя информации. В конденсаторных 3. б. сигналы
"запоминаются" в форме электрич. заряда конденсаторов, пропорционального
уровню поданного на 3. б. электрич. напряжения.

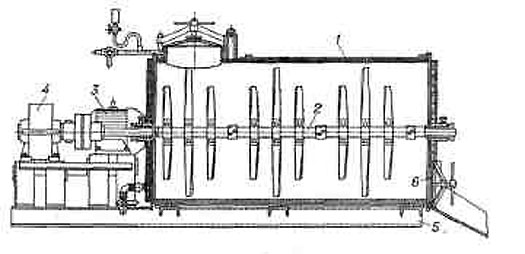

Запарник-смеситель кормов:
1 - котёл; 2 -
лопастная мешалка (смеситель); 3
-
электродвигатель; 4 - редуктор; 5 - рама; 6 - разгрузочный
люк.
Процесс "запоминания" (задержки)
заключается в поочерёдном подключении электрич.
напряжения (сигнала) к конденсаторам либо последоват. передаче его вдоль
цепочки конденсаторов. Задержанная т. о. информация воспроизводится при
поочерёдном подключении заряженных конденсаторов к индикатору электрич.
напряжения (напр., вольтметру, осциллографу и др.) либо определяется
при перезарядке последнего конденсатора цепи. Время запаздывания для 3.
б. пропорционально числу конденсаторов и обратно пропорционально частоте
коммутации. Электромеханич. система ограничивает предельную скорость коммутации
и снижает надёжность 3. б., поэтому её применение целесообразно лишь для
низкочастотных входных сигналов.
Лит.: Коган Б. Я.,
Электронные моделирующие устройства и их применение для исследования систем
автоматического регулирования, 2 изд., М., 1963; Догановский С. А., Иванов
В. А., Блоки регулируемого запаздывания, М.- Л., 1960.
