ЗЕРКАЛЬНО-ЛИНЗОВЫЕ СИСТЕМЫ
катадиоптрические
системы, оптич. системы, содержащие как отражающие поверхности (зеркала),
так
и линзы. В нек-рых З.-л. с. зеркала выполняют чисто конструктивные
функции (изменение направления светового пучка, уменьшение габаритов прибора
и т. п.), не влияя на качество изображения. Примером таких систем могут
служить зеркально-линзовые конденсоры микроскопов (см. Микроскоп). В
др. случаях зеркала играют осн. роль в образовании
изображений, а линзы служат
гл. обр. для исправления аберраций, вносимых зеркалами (см. Аберрации
оптических систем). Оптические свойства зеркал не меняются при изменении
длины волны падающего света (т. е. зеркала ахроматичны), поэтому З.-л.
с. широко применяются в случаях, когда оптич. система должна обладать большим
фокусным расстоянием и большим диаметром (объективы телескопов, длиннофокусные
фо-тографич. объективы, геодезич. инструменты высокой разрешающей силы).
Одна из осн. областей применения
З.-л. с.- астрономия (см. Зеркально-линзовый телескоп, Максутова телескоп,
Менисковые системы, Шмидта телескоп, Супер-Шмидт). Сочетание зеркал
разной формы и различных комбинаций линзовых компенсаторов позволило создать
З.-л. с. с большими углом зрения и светосилой (рис. 1,а,б), уменьшить
длину астрономич. приборов (рис. 1, в).

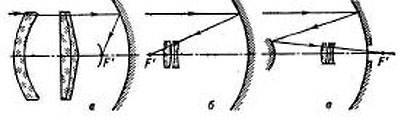

Рис. 1. Оптические схемы
астрономических зеркально-линзовых систем с линзовыми компенсаторами аберраций:
а - сверхсветосильный объектив с большим углом зрения (до 30°), применяемый
для фотосъёмки движущихся небесных тел, напр. метеороз; исправлены все
аберрации за исключением кривизны поля изображения; 6 - телескоп
с параболоидальным зеркалом; исправление комы компенсатором У. Росса увеличивает
поле зрения системы; в - система Г. Г. Слюсарева и В. С. Соколовой
с параболическим большим зеркалом и сферическим малым; исправлены все аберрации,
кроме дисторсии; длина системы значительно меньше её фокусного расстояния.
З.-л. с. используются в качестве
светосильных (относит. отверстие до 1 : 0,8) фотографич. объективов (рис.
2, а) и телеобъективов.
Рис. 2. Оптические схемы
зеркально-линзовых фотографических объективов: а - объектив конструкции
Д. С. Волосова и Д. Ю. Гальперна с асферическим зеркалом и одним афокальным
компенсатором; 6 - объектив, построенный по усложнённой схеме Кассегрена
с двумя сферическими зеркалами и двумя афокальными компенсаторами (один
- в параллельном пучке, второй - в сходящемся).
У этих систем сравнительно
небольшое поле зрения, однако их разрешающая способность, как правило,
выше, чем у линзовых объективов с такими же характеристиками. Поле зрения
может быть несколько увеличено построением объектива по схеме рис. 2, б.
С сер. 20 в. З.-л. с. начали применяться при конструировании объективов
микроскопов.
Рис. 3. Оптические схемы
иммерсионных зеркально-линзовых
объективов микроскопов: а - конструкции В. А. Панова; б - конструкции
Д. С. Волосова.
Типичные схемы приведенына
рис. 3, а, б. Такие объективы обычно взаимозаменяемы с линзовыми,
но обладают рядом преимуществ, особенно при исследовании в лучах, находящихся
за пределами видимой области спектра (малость остаточной хроматической
аберрации З.-л. с., обусловленная ахроматичностью зеркал, позволяет производить
фотографирование в ультрафиолетовых лучах по визуальной фокусировке).
Ахроматичность и высокий
коэфф. отражения зеркал в широкой спектральной области обусловили использование
З.-л. с. и в др. приборах, работающих в ультрафиолетовой и инфракрасной
областях спектра (в частности, в спектральных приборах); входящие
в состав таких систем линзы изготовляют из спец. материалов (кварц, флюорит,
фтористый литий и др.).
Лит.: Тудоровский
А. И., Теория оптических приборов, 2 изд., ч. 2, М.-Л., 1952; Максутов
Д. Д., Астрономическая оптика, М. -Л., 1946; Слюсарев Г. Г., Методы расчёта
оптических систем, 2 изд., Л., 1969. Г. Г. Слюсарев.
