ЗЕРНООЧИСТИТЕЛЬНАЯ МАШИНА
машина
для очистки и сортирования зерна с.-х. культур. Работа 3. м. основана на
различии зерна по размерам (ширине, толщине, длине), аэродинамич. свойствам,
состоянию поверхности, форме, удельному весу и др. По толщине зерно разделяют
на решётах с продолговатыми отверстиями, по ширине - на решётах с круглыми
отверстиями. Решёта применяют обычно плоские, реже цилиндрические. Плоские
решёта приводятся в ко-лебат. движение, цилиндрические - во вращательное.
Для очистки решёт от застревающих в отверстиях частиц используют щётки,
подбивальщики и др.

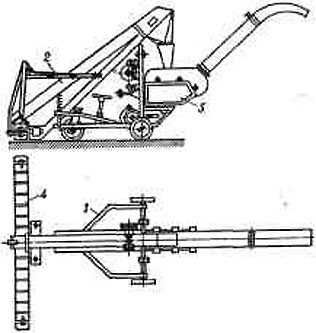

Зернометатель: 1 -
рама; 2 - транспортёр; 3 - метательный конвейер; 4 - питатель.
Семена по длине разделяют
триерами, по аэродинамич. свойствам- возд. потоком, создаваемым вентилятором,
по состоянию поверхности и форме - горками семеочистительными, семеочистительными
машинами электромагнитными, по удельному
весу - сортировальным пневматическим столом. Различают простые и
сложные 3. м. Простую 3. м. снабжают одним или двумя, сложную - неск. рабочими
органами, в числе их, как правило, вентиляторы, решёта, триерные цилиндры.
3. м. подразделяют на передвижные
и стационарные. Передвижные 3. м. применяют на токах, а стационарные на
зерноочистительно-сушильных пунктах и заводах с поточной технологией. В
с. х-ве СССР зерно очищают и сортируют на зерноочистительных и зерноочистительно-сортировальных
пунктах, используя передвижные ОС-4,5А, ОВП-20, стационарные ОВС-10Б, СВУ-5
и др. машины. На зерноочистительно-сушильных пунктах применяют также веялки,
триеры, электромагнитные машины, сортировальные машины, сушилки и др.
Машина ОС-4, 5А (рис. 1)
имеет воз-душноочистит. часть, решётный стан,2 триера, загрузочный и отгрузочный
транспортёры.

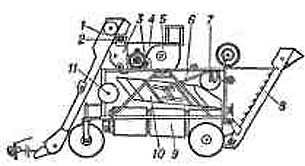

Рис. 1. Зерноочистительная
машина ОС-4,5А: 1 - загрузочный транспортёр; 2- питающий валик;
3
-
приёмная камера; 4 - воздуховод; 5 - вентилятор;
6 - шатун;
7 - приводной вал; 8 - отгрузочный транспортёр;
9 - триер;
10
- решётный стан; 11 - эксцентриковый вал.

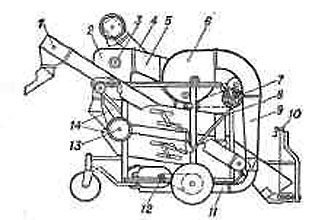

Рис. 2. Зерноочистительная
машина ОВП-20: 1 - отгрузочный транспортёр; 2 - приёмная камера;
3
- шнек; 4 - загрузочный транспортёр; 5 - воздуховод;
6
- вентилятор; 7 - приводной вал; 8 - шатун; 9 -инерционный
пылеот-делитель; 10 - лебёдка подъёма питателя; 11 - пневмотранспортёр
отходов; 12 - механизм самопередвижения; 13 - эксцентриковый
вал; 14 - решётный стан.
Рабочие органы её приводятся
в действие от электродвигателя мощностью 5,5 квт. Зерновой материал,
поданный в приёмную камеру загрузочным транспортёром, последовательно обрабатывается
в аспирационных каналах воздушноочистит. части и на решётах, затем шнеком
направляется в овсюжный триер, а из него в кукольный триер. Очищенное зерно
ссыпается на отгрузочный транспортёр, лёгкие отходы собирают в мешки, остальные
падают на землю. Производительность машины до 4,5 т/ч. Машина ОВП-20
(рис. 2) имеет 2
решётных стана, воздушноочистит. часть, загрузочный и отгрузочный транспортёры,
механизм самопередвижения, 3
электродвигателя мощностью 10,8 квт для привода рабочих органов
и механизма самопередвижения. При перемещении машины вдоль бунта со скоростью
0,1- 0,3 м/мин загрузочный транспортёр подаёт зерно в приёмную камеру,
из к-рой оно поступает в аспирационные каналы и подвергается воздействию
возд. потока. Лёгкие примеси, выделенные из зерна, уносятся воздухом по
трубопроводу из машины; зерно поступает на решётные станы для очистки от
крупных и мелких примесей. Очищенное зерно выводится из машины шнеком и
транспортёром. Примеси удаляет пневмотранспортёр. Производительность машины
10-20 т/ч. В х-вах применяют также машину ОВВ-20, в к-рой примеси
выделяются возд. потоком. Зарубежные сложные 3. м. имеют аналогичную технологич.
схему и снабжены решётами, вентиляторами, триерами.
Лит.: Карпенко А.
Н., Зеленев А. А., Сельскохозяйственные машины, 2 изд., М., 1968; Сельскохозяйственные
машины и орудия, 2 изд., М., 1971.
