ЗЕРНОУБОРОЧНЫЙ КОМБАЙН
машина,
к-рая скашивает и обмолачивает хлеб, ссыпает зерно в бункер, собирает солому
и полову в копнитель или сбрасывает на поле. 3. к. убирают зерновые, зернобобовые,
масличные культуры, семенники трав, люпин, кукурузу на зерно и др. по методу
прямого комбайнирования (одновременно скашивают и обмолачивают хлеб) или
по методу раздельного, двухфазного комбайнирования (скашивают жаткой стебли
и укладывают в валок, а затем подбирают и обмолачивают валки). Различают
самоходные и прицепные 3. к. Рабочие органы прицепного 3. к., буксируемого
трактором, приводятся в действие от установленного на комбайне двигателя
или от вала отбора мощности
трактора. Самоходный 3. к. перемещается от двигателя, к-рый приводит в
действие и все рабочие органы. Первые образцы 3. к. были изготовлены в
США в конце 19 в. Построенные почти полностью из дерева, громоздкие и тяжёлые,
3. к. требовали для перевозки упряжку из 20-30 лошадей. В 1-й четв. 20
в. 3. к. были значительно усовершенствованы: дерево в основном заменено
металлом, для привода рабочих органов применялся двигатель внутр. сгорания,
конная тяга была заменена локомобилем, а затем - трактором. По мере совершенствования
увеличивался выпуск 3. к.: в 1914 было изготовлено 30 шт., в 1920 - св.
3,5 тыс., в 1925 - св. 11 тыс., в 1929- почти 37 тыс. шт. Заводы сначала
освоили выпуск прицепных 3. к. В последние десятилетия выпуск их за рубежом
резко снизился. Изготовляют преимущественно самоходные 3. к. Разработан
навесной 3. к., монтируемый на самоходном шасси.
Первый русский 3. к. "Конная
зерноуборка на корню" был построен агрономом А. Р. Власенко в 1868. В царской
России. 3. к. не выпускались. В СССР массовое произ-во прицепных 3. к.
"Коммунар" с захватом 4,6 м организовано в 1930. Вскоре завод "Ростсельмаш"
освоил выпуск 3. к. С-1 с захватом 6,1 м. В 1936 началось произ-во
3. к. с захватом 2,4 м. В 1947 освоен выпуск прицепного 3. к. С-6
и первого самоходного- С-4, в 1956 - прицепных 3. к. РСМ-8 с захватом 6
л и самоходных - СК-3. С 1962 пром-сть выпускает самоходные комбайны СК-4
с пропускной способностью до 4 кг/сек убираемых культур при отношении массы
зерна к массе соломы 1:1,5. С 1969 выпускают комбайны СКД-5 "Сибиряк" с
пропускной способностью 5 кг/сек, а с 1972 - СК-5 "Нива" с пропускной
способностью 5 кг/сек и СК-5-8 "Колос" с пропускной способностью
6 и 8 кг/сек при том же отношении массы зерна
к массе соломы. К концу 1970 в сельском хозяйстве СССР было 623 тыс. 3.
к.
Комбайн (рис. 1) состоит
из жатки, молотилки, копнителя, бункера, двигателя, кабины или площадки
с органами управления и ходовой части; при раздельной уборке на жатке монтируют
подборщик.
Технологический процесс 3.
к. Режущий аппарат жатки 3. к. (рис. 2) срезает стебли, а мотовило укладывает
их на платформу жатки. Двусторонний шнековый транспортёр сгребает стебли
к середине платформы, к пальчиковому механизму, подающему стебли к наклонному
транспортёру, к-рый переносит их в приёмную камеру молотилки; приёмный
битер равномерно подаёт стебли в молотильный аппарат. Вращающийся барабан
во взаимодействии с подбарабаньем обмолачивает хлеб. Осн. часть вымолоченного
зерна и мелкие примеси просыпаются сквозь просветы подбарабанья на трансп.
доску. Барабан выбрасывает солому с оставшимся зерном на прутковую решётку.
Пальцы отбойного битера сбрасывают солому на решётчатый соломотряс, выделяющий
оставшееся зерно и мелкие примеси. Солома поступает в камеру копнителя,
по заполнении к-рой комбайнер спец. механизмом опускает днище и копна сползает
на землю. Трансп. доска подаёт смесь на верхнее решето очистки. Вентилятор
нагнетает под решёта очистки струю воздуха. Верхнее решето очистки выделяет
крупные, а также лёгкие примеси, к-рые возд. потоком направляются в камеру
копнителя. Зерно просыпается на нижнее решето очистки, выделяющее оставшиеся
примеси. Очищенное зерно по скатной доске ссыпается в кожух шнекового транспортёра,
к-рый подаёт зерно в бункер.
При раздельной уборке для
обмолота хлеба, подсушенного в валках, на жатке 3. к. крепят, сняв мотовило,
подборщик, к-рый сбрасывает валок на наклонный транспортёр, перемещающий
подобранные стебли в приёмную камеру молотилки З.к. Вместо копнителя на
З.к. можно навесить измельчитель соломы, к-рый подаёт измельчённые стебли
вместе с половой в прицепную самосвальную тележку. Для управления 3. к.
на ходу и регулировки его рабочих органов служит гидравлич. система, к-рой
поднимают и опускают жатку, перемещают мотовило и изменяют число его оборотов,
а также скорость движения комбайна. Механизмы управления и контрольные
приборы размещены на площадке комбайнера. На 3.
к. установлен дизельный двигатель, соединённый клиноремённой передачей
с приёмным шкивом моста ведущих колёс и главным контрприводным валом молотилки.
На базе этого самоходного
3. к. созданы модификации, предназначенные для работы в различных почвенно-климатич.
зонах, на почвах различного состава и влажности. Кроме того, для уборки
семенников трав, кукурузы на зерно, гречихи, проса, масличных, бобовых
и др. культур пром-сть выпускает приспособления, монтируемые на 3. к. Самоходный
3. к., предназначенный для уборки риса и зерновых культур на почвах повыш.
влажности, вместо ведущих колёс снабжён 2 гусеничными движителями (рис.
3). Нек-рые 3. к. для уборки риса снабжены вторым молотильным аппаратом
штифтового типа. Масса, обмолоченная штифтовым аппаратом, поступает для
домолота в бильный молотильный аппарат.

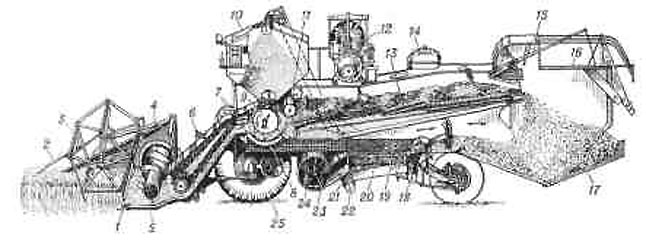

Рис. 2. Устройство п технологическая
схема комбайна: 1 - режущий аппарат; 2 - делители; 3 - мотовило;
4
-
шнековый транспортёр; 5 - пальчиковый механизм; 6 - наклонный транспортёр;
7 - приёмный битер; К - подбарабанье; 9 - молотильный барабан; 10
- бункер; 11 - отбойный битер; 12 - двигатель;
13 - соломотряс;
14
- топливный бак; /5 - соломонабивателъ;
16 - копнитель;
17
- откидное днище копнителя; 18 - колосовой шнек; 19 - верхнее
решето очистки; 20 - нижнее решето очистки;
21
- скатная
доска; 22 - шнековый зерновой транспортёр; 23 -
вентилятор;
24 - транспортная доска; 25 - ведущее колесо.

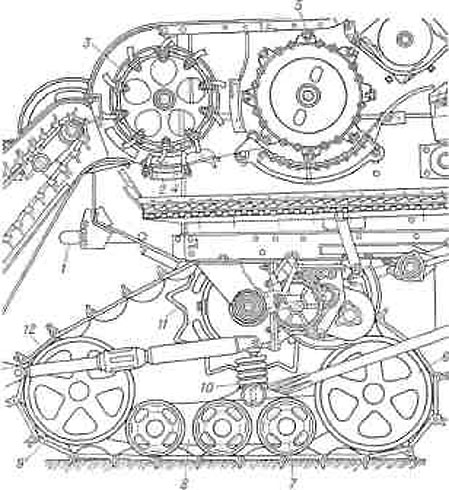

Рис. 3. Молотильное устройство
и гусеничный движитель комбайна для уборки риса на переувлажнённых почвах:
1 - рычаг для регулирования зубовой рамки; 2 - зубовая рамка; 3-штифтовый
барабан; 4- решётка; 5 - бильный барабан; 6 и 9
- направляющие колёса; 7 - каток; 8 - балансирная тележка: 10 -
амортизатор: 11 - ведущая звёздочка; 12 - гусеничная лента.
Для уборки зерновых культур
и риса на поливных полях используют 3. к. с гусеничной ходовой частью высокой
проходимости. Для уборки труднообмолачиваемых зерновых культур и культур
с легкоповреждаемым зерном применяют 3. к. с 2 молотильными аппаратами,
что на 30% повышает пропускную способность и снижает потери зерна.
Лит.: Портнов М. Н.,
Зерновые комбайны. 5 изд., М., 1.966: Изаксон X. Н., Самоходные
комбайны СК-3 н СК-4, 3 изд., М., 1963; Карпенко А. Н., Зеленев А. А.,
Сельскохозяйственные машины, 2 изд., М., 1968. Л. Н. Карпенко.
