ЗРИТЕЛЬНАЯ <ТРУБА,
общее название оптич. приборов, предназначенных для визуального наблюдения
за удалёнными предметами. К 3. т. относятся подзорные трубы, телескопы,
бинокли, перископы, дальномеры, прицелы, геодезич. трубы и др. приборы.
3. т. известны с конца 16 - нач. 17 вв. В 1609 3. т. 32-кратного увеличения
построил и впервые применил для астрономич. исследований Г. Галилей.
Отличный
от галилеевского тип 3. т. предложил в 1610-11 И. Кеплер
(впервые
построена ок. 1630). Осн. элементы 3. т.- объектив и
окуляр.
Объектив
3. т. представляет собой собирающую систему (обычно из двух склеенных линз,
реже - многолинзовую или зеркально-линзовую). Он даёт действительное уменьшенное
и перевёрнутое изображение удалённого предмета вблизи своей фокальной плоскости.
Это изображение рассматривают в окуляр, как в лупу,
совмещая его
с фокальной плоскостью окуляра. В наиболее употребительных 3. т. типа Кеплера
(рис., а) окуляр также является собирающей системой и даваемое изображение
оказывается перевёрнутым. Астрономич., геодезич. и др. 3. т., в к-рых ориентация
изображения безразлична, построены по этой схеме. Если необходимо получить
прямое изображение, между объективом и окуляром 3. т. Кеплера помещают
оборачивающую систему - призменную (напр., в биноклях) или линзовую (в
старых подзорных трубах, перископах и вообще в системах, длина к-рых может
быть велика).

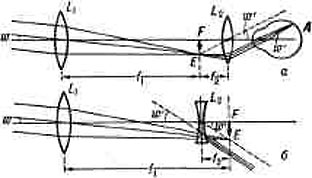

Ход лучей в зрительной трубе:
а
-
труба Кеплера; б - труба Галилея. Лучи, попадающие в объектив
L
от удалённого предмета, практически параллельны. Объектив даёт действительное
перевёрнутое изображение предмета в своей фокальной плоскости FE. Расходящийся
пучок лучей из точки Е падает на окуляр Lт.
к. фокальная плоскость окуляра также проходит через точку Е, то
выходящий из трубы пучок параллелен побочной оптической оси окуляра. Попадая
в глаз А, лучи сходятся на его сетчатке и дают действительное изображение
предмета (fи fфокусные расстояния
объектива и окуляра; w - угол, под к-рым предмет виден без зрительном
трубы; w'- угол, под к-рым наблюдается изображение предмета в трубе,
tg w'/tg w - угловое увеличение трубы).

Плоскость создаваемого объективом
действит. промежуточного изображения в трубе Кеплера находится между объективом
и окуляром, и в неё можно поместить измерит. шкалу, напр. перекрестие нитей,
или фотопластинку. Поэтому при наблюдениях, связанных с точными измерениями,
применяется только этот тип З.т. Окуляры совр. кеплеровских 3. т., как
правило, обладают большим полем зрения, доходящим до 90-100°; в них должны
быть исправлены астигматизм, кривизна поля, кома и хроматическая
аберрация. Поэтому обычно такие окуляры представляют собой сложные
системы из двух и более линз. 3. т. типа Галилея (рис., б) даёт прямое
изображение. Её окуляром служит рассеивающая линза, располагаемая перед
плоскостью промежуточного действит. изображения. Подобные 3. т. обладают
малым углом зрения и в наст. время употребляются редко, гл. обр. в театральных
биноклях. Угловое увеличение оптическое З.т. для наземных наблюдений
- не выше неск. десятков, в больших телескопах - до 500 и выше. Угол поля
зрения наиболее значителен у 3. т. с оборачивающей системой.

Лит.: Тудоровский
А. И., Теория оптических приборов, 2 изд., ч. 1 - 2, М. -Л., 1948-52; Ландсберг
Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3). Г. Г. Слюсарев.
