ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ

ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ прибор для измерения параметров в устройствах с распределёнными
постоянными (фидерах, волноводах и др.). При помощи И. л. находят коэфф.
стоячей волны (КСВ) и смещение d узлов (пучностей) напряжённости электрич.
поля вдоль линии; др. физич. величины (полное сопротивление, амплитуда
и фаза, коэфф. отражения и т. п.) определяются через КСВ и d. Наиболее
часто применяется И. л. в виде отрезка коаксиальной или волноводной линии,
включаемой между генератором Г и объектом измерения Zн (рис.); вдоль отрезка
линии перемещается индикаторная головка с зондом связи и настраивающимся
колебат. контуром (резонатором); напряжение с контура подаётся на детектор,
а с него - на индикаторное устройство (в ряде случаев через усилитель).
Наводимая в зонде эдс пропорциональна напряжённости электромагнитного поля
в месте зондирования. Обычно И. л. применяют в диапазоне частот от сотен
Мгц до сотен Ггц; погрешность И. л. 2-5%

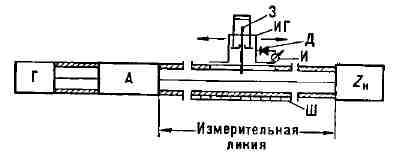

Схема измерительной
линии: 3 - зонд; ИГ - индикаторная головка (каретка); Д - детектор; И-индикатор;
Ш-шкала отсчёта перемещения ИГ; Г - генератор СВЧ; А - аттенюатор; Z- нагрузка.

Существуют
И. л. с неподвижным зондом (т. н. сжимные линии), в к-рых узлы стоячей
волны перемещаются относительно зонда при .изменения поперечного сечения
волновода, с поворотным зондом и автоматические, с индикацией на экране
электронно-лучевой трубки.

Лит.: Валитов
Р. А., Радиотехнические измерения. М., 1963; Тишер Ф., Техника измерений
на сверхвысоких частотах, пер. с нем., М., 1963.
