ИЗМЕРИТЕЛЬНАЯ МАШИНА
оптико-механический прибор для измерения наружных и внутр.
линейных размеров деталей. В СССР изготавливают И. м. с верхним пределом
измерения .наружных и внутр. линейных размеров до 1; 2; 4; 6; 8 и 12 м
(наружных от 0<, внутренних от 13,5 мм). Контролируемая деталь устанавливается
(рис.) на предметном

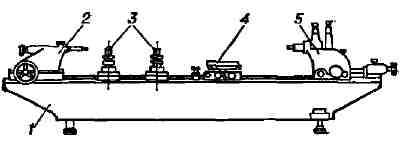

Оптико-механическая
измерительная машина: 1 - станина; 2 - пинольная бабка; 3 - люнеты; 4 -
предметный стол; 5 - измерительная бабка с отсчётным устройством.
столе (масса
деталей до 10 кг, а на спец. столах - до 60 кг) или на люнетах между наконечниками
пинольной бабки и отсчётного устройства. В качестве отсчёт-ного устройства
применяется трубка оптиметра или интерферометра. Измерение осуществляется
относит, (сравнит.) или абс. методом. Относит, метод заключается в сравнении
размера контролируемой детали с заранее известным размером образцовой детали.
В качестве образцовых деталей чаше всего используются ллоскопараллельные
концевые меры длины. Отклонение размера контролируемой детали от образцовой
показывает отсчёт-ное устройство. При абс. измерениях размер контролируемой
детали определяют по двум шкалам: первой - с ценой деления 100 мм и длиной,
равной верхнему пределу измерения; второй - с ценой деления 0,01 мм и длиной
100 мм. При абс. методе И. м. настраивается на номинальный размер детали
установкой пинольной бабки по первой шкале и измерит, бабки - по второй
шкале. Для определения отклонения от настроенного номинального размера
служит отсчётное устройство. Обычно показания с обеих шкал с помощью оптич.
системы сводятся на микроскоп, находящийся в измерит, •бабке. И. м. используются
гл. обр. для поверки и настройки нутромеров, предназначенных для контроля
больших размеров и измерения больших концевых мер. Имеются И. м. (напр.,
Нар. предприятия К. Цейс, ГДР), позволяющие измерять шаг ходовых винтов.
Допускаемая погрешность измерения концевых мер абс. методом с введением
поправок по шкале выражается формулой ±(0,4-4*10-3L) мкм, где
L - номинальная измеряемая длина в мм. Иногда термин "И. м." неправильно
применяют для названия сложных стационарных измерит, средств, применяемых
для контроля разных параметров.
Лит.: ГОСТ
10875-64. Машины оптико-механические для измерения длин, М., 1964. Н. Н.
Марков.
