ИНДУКТИВНОСТИ КАТУШКА

ИНДУКТИВНОСТИ КАТУШКА свёрнутый в спираль изолированный проводник, обладающий значит,
индуктивностью при относительно малой ёмкости и малом активном сопротивлении.
И. к. состоит из одножильного, реже многожильного, изолированного провода,
намотанного на каркас из диэлектрика цилиндрической, тороидальной или прямоугольной
формы; существуют также бескаркасные И. к. Намотка (см. рис.) бывает однослойная
(рядовая и с шагом) и многослойная (рядовая, внавал, универсальная). Для
увеличения индуктивности применяют сердечники из ферро-магнитных материалов:
электротехнич. стали, пермаллоя, карбонильного железа, ферритов. Сердечники
используют также для изменения индуктивности резонансных контуров в небольших
пределах.

Значение индуктивности
И. к. пропорционально линейным размерам катушки, квадрату числа витков
намотки и магнитной проницаемости сердечника и изменяется от десятых долей
мкгн до десятков гн. К осн. параметрам И. к. относятся сопротивление потерь,
добротность, температурный коэффициент индуктивности, собственная ёмкость.
И. к. широко применяют в качестве элементов фильтров и колебат. контуров,
в трансформаторах, в качестве дросселей, в реле, магнитных усилителях,
электромагнитах и др.

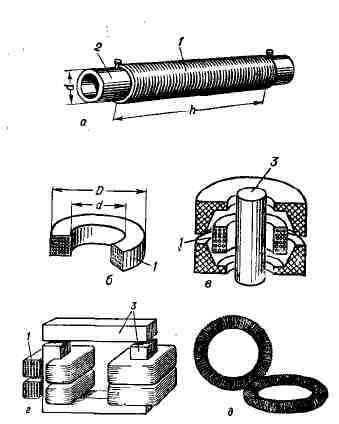

Катушки индуктивности:
а - цилиндрическая однослойная; 6 - тороидальная многослойная; в - с цилиндрическим
сердечником; г - с П-образным сердечником; д - образцовая индуктивность
на керамическом тороиде; 1 - намотка (провод); 2 -каркас; 3 - сердечник;
h - длина намотки; d - внутренний диаметр намотки.

Разновидностью
И. к. являются плоские печатные И. к., применяемые в микромодулях, а также
обмотки электрич. машин, рамочные и ферритовые антенны.

Лит.: Справочник
по радиотехнике, под ред. Б. А. Смиренина, M. - Л., 1950; Сифоров В. И.,
Радиоприемные устройства 5 изд., M., 1954; Бессонов Л. А., Теоретические
основы электротехники, 4 изд. M., 1964. E. Г. Билык.
